Stirnradgetriebe vs. Stirnradgetriebe – Was ist besser für Mikropumpen?

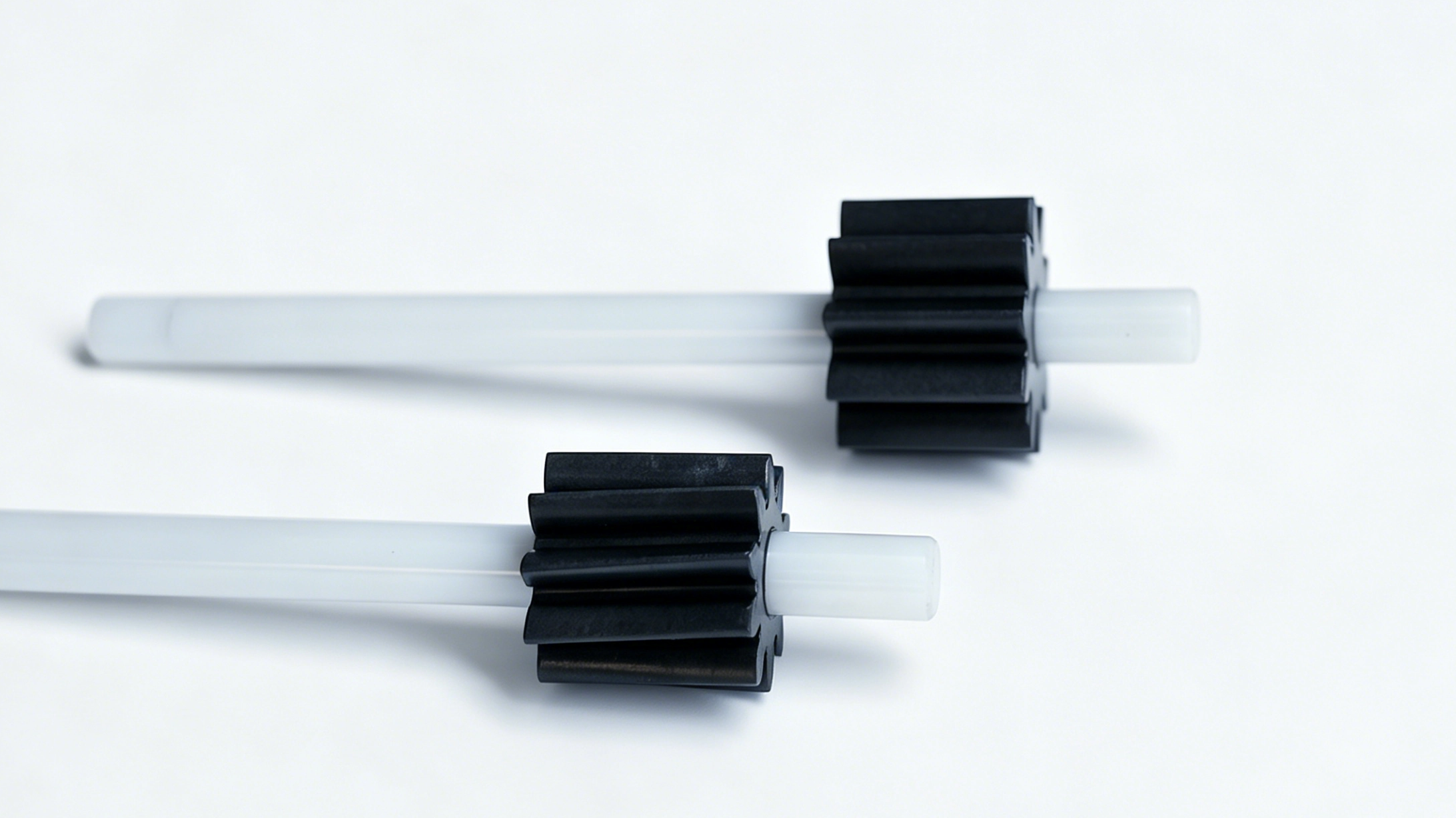

(Gerades Zahnrad links, Schrägverzahnung rechts)

Produkt-Highlights

1. Die Schrägverzahnungen der Suofu NP-Serie verfügen über ein individuelles Zahnprofildesign. Ihr nahezu rein rollender Eingriffskontakt minimiert den Zahnradabrieb, erhöht die Verschleißfestigkeit deutlich und verlängert die Lebensdauer.

2. Hochpräzise Bearbeitung und strukturelles Design sorgen für eine äußerst sanfte, impulsfreie Getriebeübertragung und reduzieren die Betriebsgeräusche drastisch.

3. Die funktionellen Zahnoberflächen werden durch einstufiges hochpräzises Spritzgießen ohne sekundäre mechanische Bearbeitung geformt. Dieser Prozess sorgt für eine vollständig dichte und intakte Zahnoberflächenstruktur und verbessert die Verschleißfestigkeit und Lebensdauer weiter.

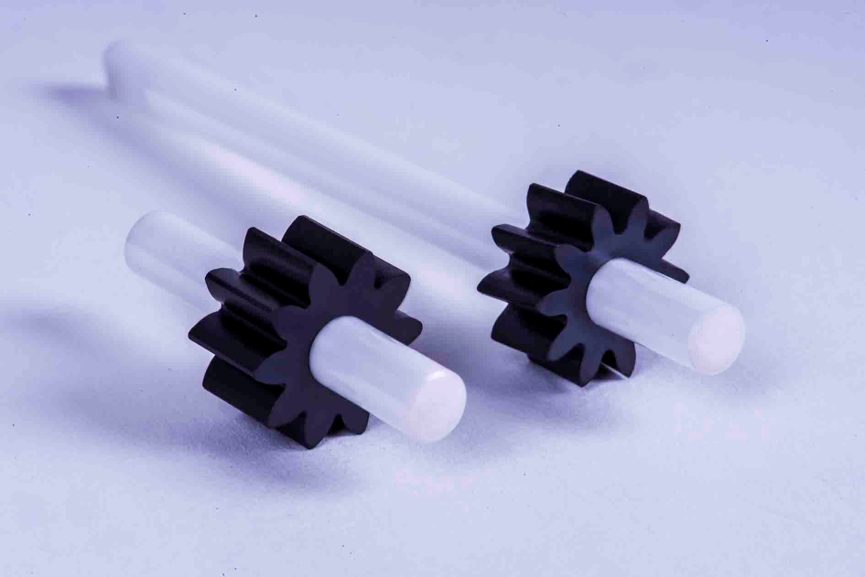

4. Getriebewellen werden aus hochpräziser industrieller Zirkonoxidkeramik hergestellt. Dank ihrer außergewöhnlichen Steifigkeit und hervorragenden Verschleißfestigkeit sorgen die Keramikwellen für einen stabilen Pumpenbetrieb auch bei abrasiven Flüssigkeitsmedien und Hochdruck-Arbeitsbedingungen und verlängern so die Gesamtlebensdauer des Produkts.

Gerade Gänge

Vorteile

1. Vereinfachter Bearbeitungsprozess mit relativ geringen Produktionskosten.

2. Hohe Belastbarkeit und dauerhafte Leistung.

Nachteile

Schlechte Übertragungsstabilität; Während des Betriebs können leicht Stoßvibrationen und hohe Geräusche erzeugt werden.

Schrägverzahnungen

Vorteile

1. Überlegene Vernetzungsleistung. Die Kontaktlinie der Schrägverzahnung neigt sich relativ zur Zahnradachse. Die Zähne rasten während der Drehung schrittweise ein und aus und ermöglichen so eine reibungslose, geräuscharme Übertragung. Dieser Eingriffsmodus mildert auch die negativen Auswirkungen von Fertigungstoleranzen auf die Kraftübertragung.

2. Großes Kontaktverhältnis. Das hohe Kontaktverhältnis verteilt die Last auf mehrere Zahnpaare, verringert die Belastung einzelner Zähne, erhöht die Gesamtbelastbarkeit und verlängert die Lebensdauer des Getriebes.

3. Standard-Schrägverzahnungen haben im Vergleich zu geraden Zahnrädern eine geringere Mindestanzahl an unterschnittfreien Zähnen, was kompaktere Getriebestrukturen ermöglicht.

Nachteile

Komplizierte Fertigungsprozesse mit hohen technischen Anforderungen führen zu höheren Produktionskosten.
