Engenheiros e especialistas em compras que avaliam soluções de manuseio de fluidos muitas vezes enfrentam uma decisão crítica entre a tecnologia de acionamento magnético e os projetos tradicionais de selos mecânicos. Esta comparação torna-se particularmente relevante ao especificar equipamentos para aplicações que exigem controle preciso de fluxo, compatibilidade química ou operação sem vazamentos. O A bomba de engrenagem micromagnética representa um avanço significativo na tecnologia de bombas sem vedação, eliminando os riscos de vazamento inerentes às configurações de vedação mecânica. Compreender as diferenças estruturais e operacionais entre estas duas abordagens ajuda os decisores a selecionar a solução ideal para os seus requisitos específicos de aplicação. Este artigo examina cinco fatores principais de seleção que diferenciam as bombas de engrenagens magnéticas das alternativas seladas mecanicamente, fornecendo uma estrutura para especificações informadas de equipamentos.

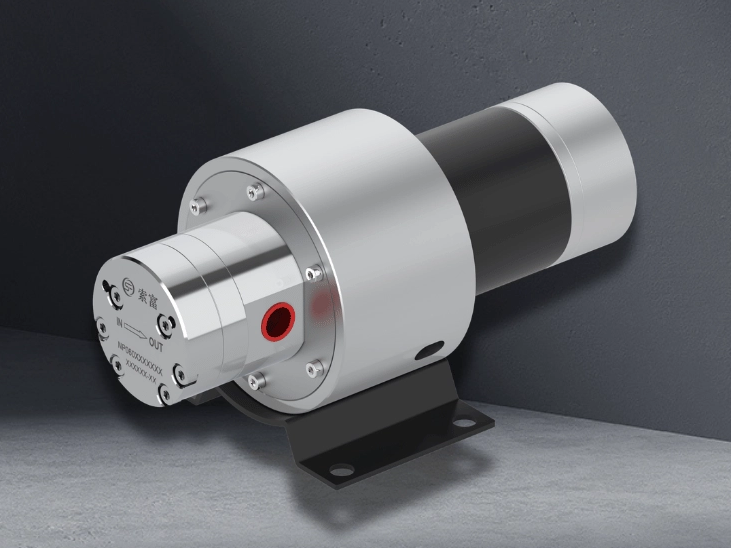

Antes de avaliar factores de selecção específicos, é essencial compreender como estas duas tecnologias diferem fundamentalmente na sua abordagem à contenção de fluidos. Uma bomba de engrenagem magnética usa um acoplamento magnético para transmitir o torque do motor para o impulsor ou conjunto de engrenagens através de um invólucro de contenção selado. Este projeto elimina a necessidade de uma vedação de eixo dinâmica, pois o ímã de acionamento gira para fora da barreira de contenção enquanto o ímã acionado gira para dentro, hermeticamente vedado da atmosfera.
Por outro lado, as bombas de vedação mecânica contam com faces de vedação projetadas com precisão – normalmente girando contra uma superfície estacionária – para evitar que o fluido escape ao longo do eixo giratório. De acordo com o Instituto Hidráulico, os selos mecânicos continuam sendo o método de vedação de eixo mais comum para bombas centrífugas e de deslocamento positivo, mas apresentam vulnerabilidade inerente ao desgaste, desalinhamento e choque térmico. O Bombas de engrenagens - Centro de produtos apresenta várias configurações de bombas de engrenagens magnéticas projetadas para atender a essas limitações em diversas aplicações industriais.
As bombas de engrenagens magnéticas fornecem vedação hermética por design. O invólucro de contenção cria uma barreira permanente entre o fluido do processo e o ambiente externo, atingindo taxas de vazamento zero em condições normais de operação. Esta característica é inestimável no manuseio de compostos orgânicos voláteis, tóxicos, cancerígenos ou fluidos ultrapuros, onde até mesmo vazamentos microscópicos representam riscos inaceitáveis.
Os selos mecânicos, apesar dos avanços no design e nos materiais, sofrem inerentemente desgaste e eventual falha. O padrão 682 do American Petroleum Institute (API) relata que as taxas de vazamento do selo mecânico normalmente variam de 0,1 a 10 mililitros por hora, dependendo do tipo de selo, das condições de operação e do histórico de manutenção. Com o tempo, a degradação da face da vedação, a ciclagem térmica e a vibração aceleram a progressão do vazamento até que a substituição seja necessária.
As regulamentações ambientais, incluindo licenças aéreas Título V da EPA, restrições de substâncias REACH e requisitos cGMP da FDA exigem cada vez mais uma operação livre de vazamentos para determinadas aplicações. A tecnologia de acionamento magnético elimina os riscos de conformidade associados a relatórios de emissões fugitivas e incidentes de falha de contenção.
O preço de compra inicial representa apenas uma fração dos custos do ciclo de vida. Uma análise abrangente do custo total de propriedade deve levar em conta instalação, manutenção, tempo de inatividade, peças de reposição e possíveis despesas de remediação ambiental.
| Categoria de custo | Bomba de engrenagem magnética | Bomba de vedação mecânica |
|---|---|---|
| Custo de capital inicial | Maior (prêmio de 15-40%) | Linha de base inferior |
| Complexidade de instalação | Moderado | Superior (alinhamento crítico) |
| Manutenção de rotina | Mínimo (substituição de rolamento) | Monitoramento regular da vedação |
| Custo de substituição de vedação | N/A (design sem selo) | US$ 500 a US$ 5.000 por evento |
| Vida útil esperada da vedação | N / D | 12-36 meses típico |
| Risco de tempo de inatividade não planejado | Muito baixo | Moderado a alto |
| Limpeza Ambiental | Raramente necessário | Responsabilidade potencial |
Uma pesquisa publicada pela Sociedade de Profissionais de Manutenção e Confiabilidade indica que as falhas nos selos mecânicos são responsáveis por aproximadamente 40% de todos os eventos de paralisação de bombas nas indústrias de processo. Para aplicações críticas onde os custos de tempo de inatividade excedem US$ 10.000 por hora, o prêmio pago pela tecnologia de acionamento magnético geralmente proporciona um retorno positivo do investimento no primeiro ciclo de manutenção.
As bombas de engrenagens com vedação magnética e mecânica lidam com fluidos viscosos de maneira eficaz, mas seus envelopes de desempenho diferem significativamente. O A linha de produtos do fabricante e fornecedor de bombas de engrenagens micromagnéticas inclui modelos capazes de lidar com viscosidades de 0,5 a 50.000 centipoise, com taxas de fluxo variando de 0-1,50L/Min a 0-65,0L/Min, dependendo da seleção do modelo.
Os acionamentos magnéticos introduzem limitações de torque com base na força do acoplamento magnético. Ao processar fluidos de alta viscosidade ou operar em pressões elevadas, o acoplamento magnético poderá escorregar se os requisitos de torque excederem os limites do projeto. As bombas de selo mecânico não enfrentam essa restrição, tornando-as potencialmente adequadas para aplicações extremamente viscosas onde o deslizamento do acoplamento magnético apresenta preocupações.
As bombas de engrenagens magnéticas padrão normalmente operam em pressões de até 10 bar (145 psi), com projetos especializados atingindo 20 bar (290 psi). As limitações de temperatura dependem do material do invólucro de contenção e das propriedades do ímã – os ímãs de neodímio padrão começam a perder força magnética acima de 150°C, enquanto as alternativas de samário-cobalto estendem a faixa operacional para 300°C.
As bombas de selo mecânico podem atingir classificações de pressão mais altas, com alguns projetos excedendo 40 bar (580 psi). No entanto, as flutuações de pressão e os ciclos térmicos aceleram o desgaste da vedação, reduzindo a confiabilidade em aplicações exigentes.
Ambas as tecnologias exigem uma seleção cuidadosa de materiais para componentes molhados. Os acionamentos magnéticos acrescentam a consideração do material do invólucro de contenção – normalmente aço inoxidável, Hastelloy ou polímeros projetados – que deve resistir ao ataque químico enquanto mantém a integridade estrutural sob diferenciais de pressão.
As bombas de engrenagens magnéticas requerem manutenção de rotina mínima. Os rolamentos internos submersos no fluido do processo recebem lubrificação contínua, normalmente com duração de 20.000 a 40.000 horas de operação, dependendo das propriedades do fluido e das condições operacionais. Quando a substituição do rolamento se torna necessária, o procedimento envolve a desmontagem, a substituição do rolamento e a remontagem – normalmente concluída dentro de 2 a 4 horas por técnicos qualificados.
A ausência de vedações dinâmicas elimina:
Os selos mecânicos exigem atenção proativa na manutenção. Dados industriais da International Sealing Distribution Association indicam que a vida útil média do selo mecânico é de 18 a 24 meses sob condições favoráveis, com aplicações agressivas reduzindo a vida útil para 6 a 12 meses. Cada evento de substituição de vedação requer:
A sensibilidade do alinhamento representa outra vulnerabilidade do selo mecânico. O desalinhamento do eixo superior a 0,002 polegadas (0,05 mm) pode acelerar drasticamente o desgaste da vedação, exigindo instalação precisa e verificação periódica usando ferramentas de alinhamento a laser.
O FDA 21 CFR Parte 211 determina que as superfícies dos equipamentos em contato com medicamentos não devem ser reativas, aditivas ou absorventes. As bombas de engrenagens magnéticas com componentes em contato com aço inoxidável 316L ou PTFE atendem a esses requisitos e eliminam riscos de contaminação por lubrificantes de vedação ou partículas de desgaste. A compatibilidade com limpeza no local (CIP) e esterilização no local (SIP) aumenta ainda mais a adequação para a fabricação de produtos farmacêuticos.
O manuseio de produtos químicos ultrapuros na fabricação de semicondutores exige uma operação livre de partículas. As bombas de acionamento magnético eliminam partículas de desgaste da vedação que podem contaminar produtos químicos do processo, suportando ambientes de salas limpas Classe 1 a Classe 100 especificados nas normas ISO 14644-1. Taxas de fluxo de 0 a 6,00 L/min atendem a requisitos de dosagem precisos para condicionadores, reveladores e soluções de limpeza.
As aplicações de refrigeração líquida se beneficiam da capacidade da tecnologia de acionamento magnético de conter refrigerantes voláteis sem vazamentos. As regulamentações ambientais, incluindo a redução progressiva da Emenda Kigali dos refrigerantes HFC, aumentam a importância de uma operação livre de vazamentos para a proteção do clima.
As aplicações de processamento químico que envolvem solventes, ácidos ou bases agressivos exigem uma seleção cuidadosa de materiais, independentemente da tecnologia de vedação. Os acionamentos magnéticos oferecem vantagens no manuseio:
| fator de seleção | Bomba de engrenagem magnética, | bomba de vedação mecânica |
|---|---|---|
| Potencial de vazamento | Zero (hermético) | 0,1-10 mL/h típico |
| Custo Inicial | Mais alto | Mais baixo |
| Frequência de manutenção | Baixo (mais de 20.000 horas) | Moderado (12-24 meses) |
| Classificação de pressão | Até 20 bares | Até 40+ barras |
| Faixa de temperatura | -40°C a 300°C | -50°C a 400°C |
| Manuseio de viscosidade | 0,5-50.000 cP | 0,5-100.000+ cP |
| Sensibilidade de alinhamento | Baixo | Alto |
| Conformidade Regulatória | Excelente | Variável |
| Risco de tempo de inatividade | Muito baixo | Moderado |
| Eficiência Energética | Alto | Moderado |
As bombas de engrenagens magnéticas oferecem benefícios atraentes quando os requisitos da aplicação priorizam:
A tecnologia é particularmente adequada para aplicações nos setores médico-farmacêutico, de semicondutores, de novas energias e de refrigeração líquida, onde as consequências de vazamentos superam os custos iniciais do equipamento.
Apesar das vantagens do acionamento magnético, as bombas de selo mecânico permanecem relevantes em cenários específicos:
Os engenheiros devem realizar análises específicas da aplicação comparando os custos do ciclo de vida, os requisitos regulamentares e as necessidades de confiabilidade operacional antes de finalizar a seleção da tecnologia.
As bombas de acionamento magnético utilizam acoplamento magnético para transmitir torque através de uma barreira de contenção selada, eliminando a necessidade de vedações dinâmicas do eixo. As bombas de selo mecânico contam com faces de vedação de precisão que giram contra superfícies estacionárias, exigindo manutenção regular e eventual substituição.
As bombas de engrenagens magnéticas lidam com a maioria dos fluidos, incluindo produtos químicos corrosivos, solventes e líquidos ultrapuros. Contudo, fluidos contendo partículas ferromagnéticas podem interferir na operação do acoplamento magnético e fluidos extremamente viscosos podem exceder os limites de transmissão de torque.
Os rolamentos internos em bombas de engrenagens magnéticas normalmente duram de 20.000 a 40.000 horas de operação em condições normais, dependendo da lubricidade do fluido, da temperatura e da pressão operacional. Isso se compara favoravelmente aos intervalos de substituição do selo mecânico de 12 a 24 meses.
As bombas de engrenagens magnéticas têm preços de compra inicial 15-40% mais altos em comparação com equivalentes selados mecanicamente. No entanto, a redução dos custos de manutenção, a eliminação das despesas com substituição de vedações e o menor risco de tempo de inatividade geralmente resultam em um custo total de propriedade favorável ao longo do ciclo de vida do equipamento.
A fabricação farmacêutica, a fabricação de semicondutores, o processamento químico, os sistemas de refrigeração e novas aplicações de energia se beneficiam significativamente da operação sem vazamentos da tecnologia de acionamento magnético e da conformidade com requisitos regulatórios rigorosos.
A seleção entre a tecnologia de bomba de engrenagem magnética e alternativas de selo mecânico requer uma avaliação cuidadosa dos requisitos da aplicação, dos custos do ciclo de vida e das obrigações de conformidade regulatória. Os cinco fatores de seleção examinados – prevenção de vazamentos, custo total de propriedade, parâmetros operacionais, requisitos de manutenção e considerações específicas da aplicação – fornecem uma estrutura para avaliação sistemática da tecnologia. Para aplicações que exigem vazamento zero, intervalos de manutenção estendidos e conformidade regulatória, a tecnologia de acionamento magnético oferece vantagens atraentes que justificam o prêmio do investimento inicial. Engenheiros e especialistas em compras devem fazer parceria com fabricantes experientes para avaliar parâmetros específicos de aplicação e selecionar a solução de bombeamento ideal para seus requisitos operacionais.
