Mikromagnetische Zahnradpumpe vs. Gleitringdichtung: 5 Auswahlfaktoren

Einführung

Ingenieure und Beschaffungsspezialisten, die Flüssigkeitshandhabungslösungen bewerten, stehen oft vor der entscheidenden Entscheidung zwischen Magnetantriebstechnologie und herkömmlichen Gleitringdichtungskonstruktionen. Dieser Vergleich ist besonders relevant, wenn Geräte für Anwendungen spezifiziert werden, die eine präzise Durchflusskontrolle, chemische Kompatibilität oder einen leckagefreien Betrieb erfordern. Der Die mikromagnetische Zahnradpumpe stellt einen bedeutenden Fortschritt in der dichtungslosen Pumpentechnologie dar und eliminiert die Leckagerisiken, die mit mechanischen Dichtungskonfigurationen verbunden sind. Das Verständnis der strukturellen und betrieblichen Unterschiede zwischen diesen beiden Ansätzen hilft Entscheidungsträgern bei der Auswahl der optimalen Lösung für ihre spezifischen Anwendungsanforderungen. In diesem Artikel werden fünf wichtige Auswahlfaktoren untersucht, die magnetische Zahnradpumpen von mechanisch abgedichteten Alternativen unterscheiden, und ein Rahmen für fundierte Gerätespezifikationen bereitgestellt.

Wichtige Erkenntnisse

• Magnetkupplungspumpen eliminieren das Risiko von Dichtungslecks vollständig und sind daher ideal für gefährliche, teure oder umweltsensible Flüssigkeiten.

• Gleitringdichtungspumpen bieten geringere Anschaffungskosten, erfordern jedoch während ihrer gesamten Betriebslebensdauer fortlaufende Wartungs- und Austauschzyklen.

• Anwendungsanforderungen wie Flüssigkeitsviskosität, Druck und chemische Eigenschaften bestimmen, welche Technologie höhere Gesamtbetriebskosten liefert.

• Durchflussanforderungen von 0–65,0 l/min können mit beiden Technologien abgedeckt werden, magnetische Antriebe zeichnen sich jedoch durch Präzisionsdosierungsanwendungen aus.

• Die Einhaltung gesetzlicher Vorschriften und Umweltaspekte bevorzugen zunehmend dichtungslose Magnetantriebslösungen in der Pharma-, Halbleiter- und Chemieindustrie.

Die grundlegenden Technologieunterschiede verstehen

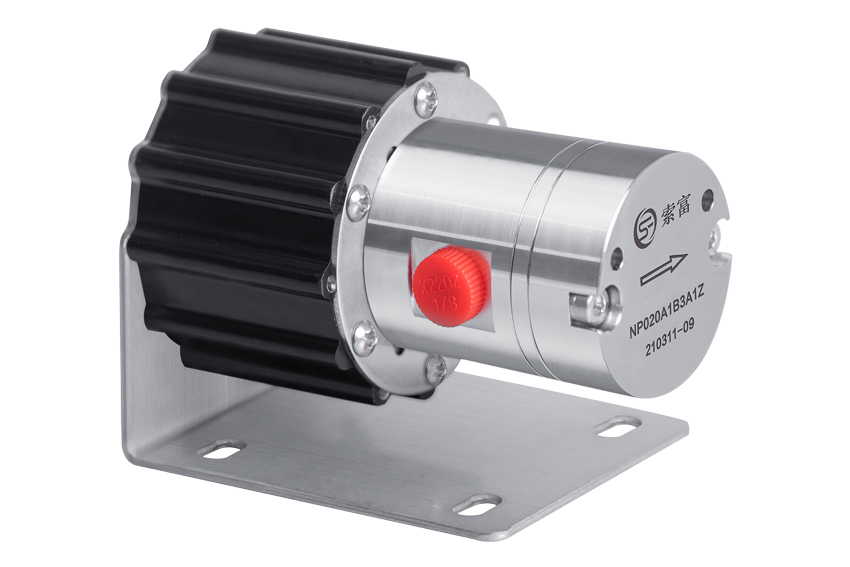

Bevor spezifische Auswahlfaktoren bewertet werden, ist es wichtig zu verstehen, wie sich diese beiden Technologien in ihrem Ansatz zur Flüssigkeitseindämmung grundlegend unterscheiden. Eine Magnetzahnradpumpe nutzt eine Magnetkupplung, um das Drehmoment vom Motor über einen abgedichteten Spalttopf auf das Laufrad oder die Getriebebaugruppe zu übertragen. Diese Konstruktion macht eine dynamische Wellendichtung überflüssig, da sich der Antriebsmagnet außerhalb der Sicherheitsbarriere dreht, während der angetriebene Magnet im Inneren rotiert und hermetisch von der Atmosphäre abgedichtet ist.

Im Gegensatz dazu sind Gleitringdichtungspumpen auf präzisionsgefertigte Dichtflächen angewiesen, die typischerweise gegen eine stationäre Oberfläche rotieren, um zu verhindern, dass Flüssigkeit entlang der rotierenden Welle austritt. Nach Angaben des Hydraulic Institute sind Gleitringdichtungen nach wie vor die gebräuchlichste Wellenabdichtungsmethode für Kreisel- und Verdrängerpumpen, sie bringen jedoch eine inhärente Anfälligkeit für Verschleiß, Fehlausrichtung und Thermoschock mit sich. Der Das Zahnradpumpen-Produktzentrum zeigt verschiedene Konfigurationen magnetischer Zahnradpumpen, die darauf ausgelegt sind, diese Einschränkungen in verschiedenen industriellen Anwendungen zu überwinden.

Auswahlfaktor 1: Leckageprävention und Einhaltung der Umweltvorschriften

Magnetische Antriebstechnik

Magnetzahnradpumpen sorgen konstruktionsbedingt für eine hermetische Abdichtung. Der Spalttopf schafft eine permanente Barriere zwischen der Prozessflüssigkeit und der Außenumgebung und erreicht unter normalen Betriebsbedingungen Leckageraten von Null. Diese Eigenschaft erweist sich als unschätzbar wertvoll beim Umgang mit giftigen, krebserregenden, flüchtigen organischen Verbindungen oder hochreinen Flüssigkeiten, bei denen selbst mikroskopisch kleine Leckagen inakzeptable Risiken darstellen.

Einschränkungen bei mechanischen Dichtungen

Gleitringdichtungen unterliegen trotz Fortschritten in Design und Materialien zwangsläufig einem Verschleiß und können schließlich ausfallen. Der Standard 682 des American Petroleum Institute (API) berichtet, dass die Leckraten von Gleitringdichtungen je nach Dichtungstyp, Betriebsbedingungen und Wartungshistorie typischerweise zwischen 0,1 und 10 Millilitern pro Stunde liegen. Im Laufe der Zeit beschleunigen die Verschlechterung der Dichtungsfläche, Temperaturschwankungen und Vibrationen das Fortschreiten der Leckage, bis ein Austausch erforderlich wird.

Compliance-Auswirkungen

Umweltvorschriften wie EPA-Titel-V-Luftgenehmigungen, REACH-Stoffbeschränkungen und FDA-cGMP-Anforderungen schreiben für bestimmte Anwendungen zunehmend einen leckagefreien Betrieb vor. Die Magnetantriebstechnologie eliminiert Compliance-Risiken im Zusammenhang mit der Meldung diffuser Emissionen und Vorfällen bei Eindämmungsfehlern.

Auswahlfaktor 2: Gesamtbetriebskostenanalyse

Der Erstkaufpreis stellt nur einen Bruchteil der Lebenszykluskosten dar. Eine umfassende Analyse der Gesamtbetriebskosten muss Installation, Wartung, Ausfallzeiten, Ersatzteile und potenzielle Umweltsanierungsausgaben berücksichtigen.

Von der Society of Maintenance and Reliability Professionals veröffentlichte Untersuchungen zeigen, dass Ausfälle von Gleitringdichtungen für etwa 40 % aller Pumpenausfallereignisse in der Prozessindustrie verantwortlich sind. Bei kritischen Anwendungen, bei denen die Ausfallkosten 10.000 US-Dollar pro Stunde übersteigen, führt die für die Magnetantriebstechnologie gezahlte Prämie häufig zu einer positiven Kapitalrendite bereits im ersten Wartungszyklus.

Auswahlfaktor 3: Betriebsparameter und Flüssigkeitseigenschaften

Fähigkeiten zur Handhabung der Viskosität

Sowohl Zahnradpumpen mit magnetischer als auch mechanischer Dichtung fördern effektiv viskose Flüssigkeiten, ihre Leistungsbereiche unterscheiden sich jedoch erheblich. Der Die Produktpalette von Herstellern und Lieferanten von Mikromagnetzahnradpumpen umfasst Modelle, die Viskositäten von 0,5 bis 50.000 Centipoise verarbeiten können, mit Durchflussraten von 0–1,50 l/min bis 0–65,0 l/min, je nach Modellauswahl.

Magnetantriebe führen Drehmomentbegrenzungen ein, die auf der magnetischen Kopplungsstärke basieren. Bei der Verarbeitung hochviskoser Flüssigkeiten oder beim Betrieb bei erhöhten Drücken kann die Magnetkupplung durchrutschen, wenn die Drehmomentanforderungen die Auslegungsgrenzen überschreiten. Pumpen mit Gleitringdichtung unterliegen dieser Einschränkung nicht und eignen sich daher möglicherweise für extrem viskose Anwendungen, bei denen ein Schlupf der Magnetkupplung ein Problem darstellt.

Überlegungen zu Druck und Temperatur

Standardmäßige Magnetzahnradpumpen arbeiten typischerweise bei Drücken von bis zu 10 bar (145 psi), spezielle Ausführungen erreichen 20 bar (290 psi). Die Temperaturbeschränkungen hängen vom Material des Sicherheitsbehälters und den Eigenschaften des Magneten ab – Standard-Neodym-Magnete beginnen ab 150 °C an magnetischer Stärke zu verlieren, während Samarium-Kobalt-Alternativen den Betriebsbereich auf 300 °C erweitern.

Gleitringdichtungspumpen können höhere Druckstufen erreichen, wobei einige Ausführungen 40 bar (580 psi) überschreiten. Allerdings beschleunigen Druckschwankungen und Temperaturwechsel den Dichtungsverschleiß und verringern so die Zuverlässigkeit bei anspruchsvollen Anwendungen.

Chemische Kompatibilität

Beide Technologien erfordern eine sorgfältige Materialauswahl für benetzte Komponenten. Bei Magnetantrieben wird zusätzlich das Material des Sicherheitsbehälters – typischerweise Edelstahl, Hastelloy oder technische Polymere – berücksichtigt, das chemischen Angriffen standhalten und gleichzeitig die strukturelle Integrität bei Druckunterschieden aufrechterhalten muss.

Auswahlfaktor 4: Wartungsanforderungen und Betriebssicherheit

Wartungsprofil für Magnetantriebe

Magnetzahnradpumpen erfordern nur minimale routinemäßige Wartung. Innenlager, die in die Prozessflüssigkeit eingetaucht sind, erhalten eine kontinuierliche Schmierung, die je nach Flüssigkeitseigenschaften und Betriebsbedingungen typischerweise 20.000 bis 40.000 Betriebsstunden dauert. Wenn ein Lageraustausch erforderlich wird, umfasst das Verfahren die Demontage, den Lageraustausch und den erneuten Zusammenbau – normalerweise innerhalb von 2–4 Stunden durch qualifizierte Techniker erledigt.

Durch das Fehlen dynamischer Dichtungen entfällt:

• Inspektions- und Austauschzyklen der Dichtungsflächen

• Anforderungen an die Verpackungsanpassung

• Wartung des Dichtungsspülsystems

• Protokolle zur Leckageüberwachung

Wartungsprofil für Gleitringdichtungen

Gleitringdichtungen erfordern eine proaktive Wartung. Branchendaten der International Sealing Distribution Association deuten darauf hin, dass die durchschnittliche Lebensdauer von Gleitringdichtungen unter günstigen Bedingungen 18–24 Monate beträgt, wobei sich die Lebensdauer bei aggressiven Anwendungen auf 6–12 Monate verkürzt. Für jeden Dichtungsaustausch ist Folgendes erforderlich:

• Isolierung und Entleerung der Pumpe

• Kupplungstrennung

• Kammerzugang abdichten

• Präzise Neuinstallation und Ausrichtung

• Prüfung auf Systemlecks

Eine weitere Schwachstelle bei Gleitringdichtungen ist die Ausrichtungsempfindlichkeit. Eine Wellenfehlausrichtung von mehr als 0,002 Zoll (0,05 mm) kann den Dichtungsverschleiß drastisch beschleunigen und erfordert eine präzise Installation und regelmäßige Überprüfung mit Laser-Ausrichtungswerkzeugen.

Auswahlfaktor 5: Anwendungsspezifische Überlegungen

Pharmazeutische und biotechnologische Anwendungen

FDA 21 CFR Part 211 schreibt vor, dass Geräteoberflächen, die mit Arzneimitteln in Kontakt kommen, nicht reaktiv, additiv oder absorbierend sein dürfen. Magnetzahnradpumpen mit medienberührten Komponenten aus Edelstahl 316L oder PTFE erfüllen diese Anforderungen und eliminieren gleichzeitig das Risiko einer Kontamination durch Dichtungsschmierstoffe oder Verschleißpartikel. Die Kompatibilität mit Clean-in-Place (CIP) und Sterilize-in-Place (SIP) verbessert die Eignung für die pharmazeutische Herstellung zusätzlich.

Halbleiterfertigung

Der Umgang mit hochreinen Chemikalien in der Halbleiterfertigung erfordert einen partikelfreien Betrieb. Magnetkupplungspumpen eliminieren Dichtungsverschleißpartikel, die Prozesschemikalien verunreinigen könnten, und unterstützen Reinraumumgebungen der Klassen 1 bis 100 gemäß den Normen ISO 14644-1. Durchflussraten von 0–6,00 l/min erfüllen präzise Dosierungsanforderungen für Ätzmittel, Entwickler und Reinigungslösungen.

Kühl- und Kühlsysteme

Flüssigkeitskühlungsanwendungen in der Kältetechnik profitieren von der Fähigkeit der Magnetantriebstechnologie, flüchtige Kältemittel ohne Leckage einzudämmen. Umweltvorschriften, einschließlich der Kigali-Änderung zur schrittweisen Abschaffung von HFKW-Kältemitteln, erhöhen die Bedeutung eines leckagefreien Betriebs für den Klimaschutz.

Industrielle und chemische Verarbeitung

Chemische Verarbeitungsanwendungen mit aggressiven Lösungsmitteln, Säuren oder Basen erfordern unabhängig von der Dichtungstechnologie eine sorgfältige Materialauswahl. Magnetantriebe bieten Vorteile bei der Handhabung:

• Krebserregende oder giftige Stoffe

• Flüchtige organische Verbindungen

• Teure Spezialchemikalien

• Umweltregulierte Stoffe

Paralleler Technologievergleich

Wenn magnetische Antriebstechnik klare Vorteile bietet

Magnetische Zahnradpumpen bieten überzeugende Vorteile, wenn die Anwendungsanforderungen im Vordergrund stehen:

• Null-Emissions-Konformität

• Umgang mit gefährlichen oder teuren Flüssigkeiten

• Verlängerte Wartungsintervalle

• Reduzierte Gesamtbetriebskosten

• Präzise Durchflussregelung für Dosieranwendungen

Die Technologie eignet sich besonders für Anwendungen in den Bereichen Medizin, Pharmazie, Halbleiter, neue Energien und Kühlflüssigkeitskühlung, wo die Folgen von Leckagen die anfänglichen Ausrüstungskosten überwiegen.

Wann Gleitringdichtungen sinnvoll bleiben können

Trotz der Vorteile des Magnetantriebs bleiben Gleitringdichtungspumpen in bestimmten Szenarien weiterhin relevant:

• Extremdruckanwendungen über 20 bar

• Prozesse mit sehr hohen Temperaturen über 300 °C

• Budgetbeschränkte Installationen mit ungefährlichen Flüssigkeiten

• Anwendungen mit etablierter Infrastruktur zur Robbenüberwachung

• Temporäre oder tragbare Pumpsysteme

Ingenieure sollten anwendungsspezifische Analysen durchführen, in denen sie Lebenszykluskosten, behördliche Anforderungen und Betriebszuverlässigkeitsanforderungen vergleichen, bevor sie die Technologieauswahl abschließen.

FAQ-Bereich

Was ist der Hauptunterschied zwischen Magnetkupplungs- und Gleitringdichtungspumpen?

Magnetkupplungspumpen nutzen eine Magnetkupplung, um das Drehmoment durch eine abgedichtete Sicherheitsbarriere zu übertragen, sodass keine dynamischen Wellendichtungen erforderlich sind. Gleitringdichtungspumpen sind auf Präzisionsdichtflächen angewiesen, die sich gegen stationäre Oberflächen drehen, was eine regelmäßige Wartung und eventuellen Austausch erfordert.

Können Magnetzahnradpumpen alle Arten von Flüssigkeiten verarbeiten?

Magnetzahnradpumpen fördern die meisten Flüssigkeiten, darunter korrosive Chemikalien, Lösungsmittel und hochreine Flüssigkeiten. Allerdings können Flüssigkeiten, die ferromagnetische Partikel enthalten, den Betrieb der Magnetkupplung beeinträchtigen und extrem viskose Flüssigkeiten können die Drehmomentübertragungsgrenzen überschreiten.

Wie lange halten Magnetpumpenlager?

Innenlager in Magnetzahnradpumpen halten unter normalen Bedingungen typischerweise 20.000 bis 40.000 Betriebsstunden, abhängig von der Schmierfähigkeit der Flüssigkeit, der Temperatur und dem Betriebsdruck. Dies ist im Vergleich zu Austauschintervallen für Gleitringdichtungen von 12 bis 24 Monaten günstig.

Sind Magnetzahnradpumpen teurer als Alternativen mit Gleitringdichtungen?

Magnetzahnradpumpen haben im Vergleich zu mechanisch abgedichteten Gegenstücken 15–40 % höhere Anschaffungspreise. Reduzierte Wartungskosten, entfallende Kosten für den Austausch von Dichtungen und ein geringeres Ausfallrisiko führen jedoch häufig zu günstigen Gesamtbetriebskosten über den gesamten Lebenszyklus der Ausrüstung.

Welche Branchen profitieren am meisten von der Magnetantriebstechnik?

Pharmazeutische Fertigung, Halbleiterfertigung, chemische Verarbeitung, Kühlsysteme und neue Energieanwendungen profitieren erheblich vom leckagefreien Betrieb der Magnetantriebstechnologie und der Einhaltung strenger regulatorischer Anforderungen.

Abschluss

Die Wahl zwischen magnetischer Zahnradpumpentechnologie und mechanischen Dichtungsalternativen erfordert eine sorgfältige Bewertung der Anwendungsanforderungen, Lebenszykluskosten und gesetzlichen Compliance-Verpflichtungen. Die fünf untersuchten Auswahlfaktoren – Leckagevermeidung, Gesamtbetriebskosten, Betriebsparameter, Wartungsanforderungen und anwendungsspezifische Überlegungen – bilden einen Rahmen für eine systematische Technologiebewertung. Für Anwendungen, die Nullleckage, längere Wartungsintervalle und die Einhaltung gesetzlicher Vorschriften erfordern, bietet die Magnetantriebstechnologie überzeugende Vorteile, die den anfänglichen Investitionsaufschlag rechtfertigen. Ingenieure und Beschaffungsspezialisten sollten mit erfahrenen Herstellern zusammenarbeiten, um spezifische Anwendungsparameter zu bewerten und die optimale Pumpenlösung für ihre betrieblichen Anforderungen auszuwählen.
