유체 취급 솔루션을 평가하는 엔지니어와 조달 전문가는 자기 구동 기술과 기존 기계적 씰 설계 사이에서 중요한 결정을 내리는 경우가 많습니다. 이러한 비교는 정밀한 흐름 제어, 화학적 호환성 또는 누출 없는 작동이 필요한 응용 분야에 장비를 지정할 때 특히 중요합니다. 그만큼 마이크로 자기 기어 펌프는 씰리스 펌프 기술의 획기적인 발전을 나타내며 기계적 씰 구성에 내재된 누출 위험을 제거합니다. 이 두 접근 방식의 구조적, 운영적 차이점을 이해하면 의사 결정자가 특정 애플리케이션 요구 사항에 맞는 최적의 솔루션을 선택하는 데 도움이 됩니다. 이 기사에서는 자기 기어 펌프를 기계적으로 밀봉된 대안과 차별화하는 5가지 주요 선택 요소를 조사하여 정보에 입각한 장비 사양에 대한 프레임워크를 제공합니다.
특정 선택 요소를 평가하기 전에 이 두 기술이 유체 봉쇄에 대한 접근 방식에서 근본적으로 어떻게 다른지 이해하는 것이 중요합니다. 자기 기어 펌프는 자기 커플링을 사용하여 밀봉된 격납 쉘을 통해 모터에서 임펠러 또는 기어 어셈블리로 토크를 전달합니다. 이 설계에서는 구동 자석이 격납 장벽 외부에서 회전하는 반면 구동 자석은 내부에서 회전하여 대기로부터 밀봉되므로 동적 샤프트 씰이 필요하지 않습니다.
이와 대조적으로, 기계식 씰 펌프는 유체가 회전 샤프트를 따라 빠져나가는 것을 방지하기 위해 정밀하게 설계된 씰링 면(일반적으로 고정된 표면에 대해 회전)에 의존합니다. Hydraulic Institute에 따르면 기계식 씰은 원심 및 용적형 펌프의 가장 일반적인 샤프트 씰링 방법으로 남아 있지만 마모, 정렬 불량 및 열 충격에 대한 본질적인 취약성을 초래합니다. 그만큼 기어 펌프--제품 센터에서는 다양한 산업 응용 분야에서 이러한 제한 사항을 해결하도록 설계된 다양한 자기 기어 펌프 구성을 소개합니다.
자기 기어 펌프는 설계상 밀폐형 밀봉 기능을 제공합니다. 봉쇄 쉘은 공정 유체와 외부 환경 사이에 영구적인 장벽을 만들어 정상적인 작동 조건에서 누출율을 0으로 만듭니다. 이러한 특성은 독성, 발암성, 휘발성 유기 화합물 또는 미세한 누출만으로도 허용할 수 없는 위험이 있는 초순수 유체를 취급할 때 매우 귀중한 것으로 입증되었습니다.
기계식 씰은 설계와 재료의 발전에도 불구하고 본질적으로 마모되어 결국 고장이 발생합니다. API(American Petroleum Institute) 표준 682에 따르면 기계적 씰 누출률은 일반적으로 씰 유형, 작동 조건 및 유지 관리 이력에 따라 시간당 0.1~10밀리리터입니다. 시간이 지남에 따라 씰 표면 성능 저하, 열 순환 및 진동으로 인해 교체가 필요할 때까지 누출 진행이 가속화됩니다.
EPA Title V 공기 허가, REACH 물질 제한 및 FDA cGMP 요구 사항을 포함한 환경 규정은 특정 응용 분야에 대해 누출 없는 작동을 점점 더 요구하고 있습니다. 자기 드라이브 기술은 비산 배출 보고 및 격리 실패 사고와 관련된 규정 준수 위험을 제거합니다.
초기 구매 가격은 수명주기 비용의 일부에 불과합니다. 포괄적인 총 소유 비용 분석에서는 설치, 유지 관리, 가동 중지 시간, 교체 부품 및 잠재적인 환경 개선 비용을 고려해야 합니다.
| 비용 범주 | 자기 기어 펌프 | 기계적 밀봉 펌프 |
|---|---|---|
| 초기 자본 비용 | 더 높음(15-40% 프리미엄) | 낮은 기준선 |
| 설치 복잡성 | 보통의 | 높음(정렬 중요) |
| 정기 유지 관리 | 최소(베어링 교체) | 정기 씰 모니터링 |
| 씰 교체 비용 | 해당 없음(밀폐형 설계) | 행사당 $500-$5,000 |
| 예상 씰 수명 | 해당 없음 | 보통 12~36개월 |
| 계획되지 않은 다운타임 위험 | 매우 낮음 | 보통에서 높음 |
| 환경정화 | 거의 필요하지 않음 | 잠재적인 책임 |
유지보수 및 신뢰성 전문가 협회(Society of Maintenance and Reliability Professionals)가 발표한 연구에 따르면 기계 밀봉 오류는 공정 산업의 모든 펌프 가동 중지 시간 중 약 40%를 차지합니다. 가동 중지 시간 비용이 시간당 $10,000를 초과하는 중요한 애플리케이션의 경우 자기 드라이브 기술에 지불된 프리미엄은 첫 번째 유지 관리 주기 내에 긍정적인 투자 수익을 제공하는 경우가 많습니다.

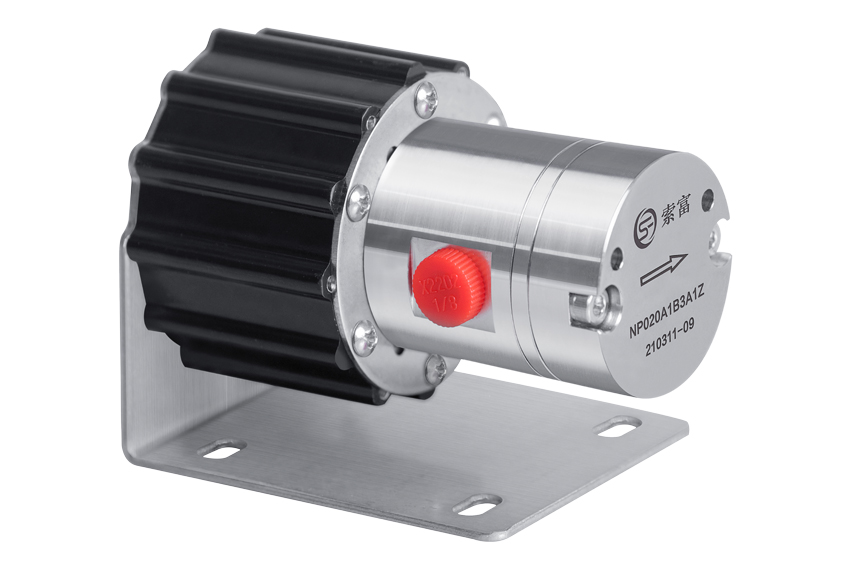

자기 및 기계식 씰 기어 펌프는 모두 점성 유체를 효과적으로 처리하지만 성능 범위는 크게 다릅니다. 그만큼 마이크로 자기 기어 펌프 제조업체 및 공급업체 제품 범위에는 모델 선택에 따라 0-1.50L/Min에서 0-65.0L/Min 범위의 유속으로 0.5~50,000센티푸아즈의 점도를 처리할 수 있는 모델이 포함됩니다.
자기 드라이브는 자기 결합 강도에 따라 토크 제한을 도입합니다. 고점도 유체를 처리하거나 높은 압력에서 작동할 때 토크 요구 사항이 설계 한계를 초과하면 자기 커플링이 미끄러질 수 있습니다. 메카니컬 씰 펌프는 이러한 제약을 받지 않으므로 자기 커플링 미끄러짐이 우려되는 점성이 매우 높은 응용 분야에 잠재적으로 적합합니다.
표준 자기 기어 펌프는 일반적으로 최대 10bar(145psi)의 압력에서 작동하며 특수 설계는 20bar(290psi)에 도달합니다. 온도 제한은 격납 쉘 재료와 자석 특성에 따라 달라집니다. 표준 네오디뮴 자석은 150°C 이상에서 자기 강도를 잃기 시작하는 반면, 사마륨 코발트 대안은 작동 범위를 300°C까지 확장합니다.
기계식 밀봉 펌프는 더 높은 압력 등급을 달성할 수 있으며 일부 설계에서는 40bar(580psi)를 초과합니다. 그러나 압력 변동과 열 순환으로 인해 씰 마모가 가속화되어 까다로운 응용 분야의 신뢰성이 저하됩니다.
두 기술 모두 습식 부품에 대한 신중한 재료 선택이 필요합니다. 자기 드라이브에는 차압 하에서 구조적 무결성을 유지하면서 화학적 공격에 저항해야 하는 격납 쉘 재료(일반적으로 스테인레스 스틸, 하스텔로이 또는 엔지니어링 폴리머)에 대한 고려 사항이 추가됩니다.
자기 기어 펌프는 최소한의 일상적인 유지 관리가 필요합니다. 공정 유체에 잠긴 내부 베어링은 유체 특성 및 작동 조건에 따라 일반적으로 20,000~40,000 작동 시간 동안 지속되는 지속적인 윤활을 받습니다. 베어링 교체가 필요한 경우 절차에는 분해, 베어링 교체 및 재조립이 포함되며 일반적으로 자격을 갖춘 기술자가 2~4시간 내에 완료합니다.
동적 씰이 없기 때문에 다음이 필요하지 않습니다.
기계식 씰은 사전 예방적인 유지 관리에 주의를 기울여야 합니다. 국제 씰링 유통 협회(International Sealing Distribution Association)의 업계 데이터에 따르면 평균 기계적 씰 수명은 유리한 조건에서 18~24개월이며 공격적인 적용으로 인해 서비스 수명이 6~12개월로 단축됩니다. 각 씰 교체 이벤트에는 다음이 필요합니다.
정렬 감도는 또 다른 기계적 밀봉 취약성을 나타냅니다. 0.002인치(0.05mm)를 초과하는 샤프트 오정렬은 씰 마모를 극적으로 가속화할 수 있으므로 레이저 정렬 도구를 사용한 정밀한 설치와 주기적인 확인이 필요합니다.
FDA 21 CFR Part 211에서는 의약품과 접촉하는 장비 표면이 반응성, 첨가성 또는 흡수성이 있어서는 안 된다고 규정하고 있습니다. 316L 스테인리스강 또는 PTFE 습식 구성품이 포함된 자기 기어 펌프는 이러한 요구 사항을 충족하는 동시에 씰 윤활제 또는 마모 입자로 인한 오염 위험을 제거합니다. CIP(Clean-In-Place) 및 SIP(Sterilize-In-Place) 호환성은 의약품 제조에 대한 적합성을 더욱 향상시킵니다.
반도체 제조 시 초순수 화학물질 처리에는 입자 없는 작동이 필요합니다. 자기 구동 펌프는 공정 화학 물질을 오염시킬 수 있는 씰 마모 입자를 제거하여 ISO 14644-1 표준에 지정된 클래스 1~클래스 100 클린룸 환경을 지원합니다. 0~6.00L/Min의 유속은 식각액, 현상액 및 세척 용액에 대한 정확한 투여 요구 사항을 충족합니다.
냉동 액체 냉각 애플리케이션은 누출 없이 휘발성 냉매를 포함할 수 있는 자기 구동 기술의 기능을 활용합니다. HFC 냉매의 키갈리 수정안(Kigali Amendment) 단계적 폐지를 포함한 환경 규제로 인해 기후 보호를 위한 누출 없는 작동의 중요성이 커지고 있습니다.
공격적인 용매, 산 또는 염기와 관련된 화학 처리 응용 분야에서는 밀봉 기술에 관계없이 신중한 재료 선택이 필요합니다. 마그네틱 드라이브는 다음을 처리할 때 이점을 제공합니다.
| 선택 요소 | 자기 기어 펌프 | 메카니컬 씰 펌프 |
|---|---|---|
| 누출 가능성 | 제로(밀폐형) | 일반적으로 0.1-10mL/hr |
| 초기비용 | 더 높은 | 낮추다 |
| 유지보수 빈도 | 낮음(20,000시간 이상) | 중등도(12~24개월) |
| 압력 등급 | 최대 20바 | 최대 40+ 바 |
| 온도 범위 | -40°C ~ 300°C | -50°C ~ 400°C |
| 점도 처리 | 0.5-50,000cP | 0.5-100,000+ cP |
| 정렬 감도 | 낮은 | 높은 |
| 규제 준수 | 훌륭한 | 변하기 쉬운 |
| 다운타임 위험 | 매우 낮음 | 보통의 |
| 에너지 효율성 | 높은 | 보통의 |
자기 기어 펌프는 응용 분야 요구 사항이 우선시될 때 강력한 이점을 제공합니다.
이 기술은 특히 초기 장비 비용보다 누출 결과가 더 큰 의료 제약, 반도체, 신에너지 및 냉동 액체 냉각 분야의 응용 분야에 적합합니다.
자기 구동의 장점에도 불구하고 기계식 씰 펌프는 다음과 같은 특정 시나리오에서 관련성을 유지합니다.
엔지니어는 기술 선택을 마무리하기 전에 수명 주기 비용, 규제 요구 사항 및 운영 안정성 요구 사항을 비교하는 애플리케이션별 분석을 수행해야 합니다.
자기 구동 펌프는 자기 커플링을 사용하여 밀봉된 격납 장벽을 통해 토크를 전달하므로 동적 샤프트 씰이 필요하지 않습니다. 기계식 씰 펌프는 고정된 표면에 대해 회전하는 정밀 씰링 면에 의존하므로 정기적인 유지 관리와 최종 교체가 필요합니다.
자기 기어 펌프는 부식성 화학 물질, 용제 및 초순수 액체를 포함한 대부분의 유체를 처리합니다. 그러나 강자성 입자가 포함된 유체는 자기 커플링 작동을 방해할 수 있으며 점성이 매우 높은 유체는 토크 전달 한계를 초과할 수 있습니다.
자기 기어 펌프의 내부 베어링은 일반적으로 유체 윤활성, 온도 및 작동 압력에 따라 정상 조건에서 20,000~40,000 작동 시간 동안 지속됩니다. 이는 메카니컬 씰 교체 간격이 12~24개월인 것과 비교하면 유리합니다.
자기 기어 펌프는 기계적으로 밀봉된 동급 펌프에 비해 초기 구매 가격이 15-40% 더 높습니다. 그러나 유지 관리 비용 절감, 씰 교체 비용 제거, 가동 중지 시간 위험 감소로 인해 장비 수명 주기 동안 총 소유 비용이 유리한 경우가 많습니다.
제약 제조, 반도체 제조, 화학 처리, 냉동 시스템 및 신에너지 응용 분야에서는 자기 구동 기술의 누출 없는 작동과 엄격한 규제 요구 사항 준수를 통해 상당한 이점을 얻을 수 있습니다.
자기 기어 펌프 기술과 기계적 밀봉 대안 중에서 선택하려면 적용 요구 사항, 수명 주기 비용 및 규정 준수 의무를 신중하게 평가해야 합니다. 누출 방지, 총 소유 비용, 운영 매개변수, 유지 관리 요구 사항, 응용 분야별 고려 사항 등 검토된 5가지 선택 요소는 체계적인 기술 평가를 위한 프레임워크를 제공합니다. 누출 제로, 유지 관리 간격 연장 및 규정 준수를 요구하는 응용 분야의 경우 자기 드라이브 기술은 초기 투자 프리미엄을 정당화하는 강력한 이점을 제공합니다. 엔지니어와 조달 전문가는 숙련된 제조업체와 협력하여 특정 응용 매개변수를 평가하고 운영 요구 사항에 맞는 최적의 펌핑 솔루션을 선택해야 합니다.
