Lancement de produit | La famille de micropompes auto-développées de Suofu accueille son plus petit membre : la micropompe à engrenages haute pression NP010

La série NP de micropompes à engrenages magnétiques accueille son plus récent et le plus petit membre : la micropompe à engrenages haute pression NP010 . Il s'agit d'une avancée technologique clé pour Suofu dans le domaine des microlitre domestiques de qualité micropompes . Ce produit enrichit encore la matrice de produits de la série NP, réalisant une substitution internationale complète dans les domaines clés des équipements haut de gamme tels que les sciences de la vie, les diagnostics médicaux, les industries pharmaceutique et chimique, les nouvelles énergies et l'aérospatiale , fournissant des solutions de gestion des fluides de base indépendantes, contrôlables, hautes performances et rentables pour les équipements haut de gamme.

01. Présentation d'un nouveau produit : NP010

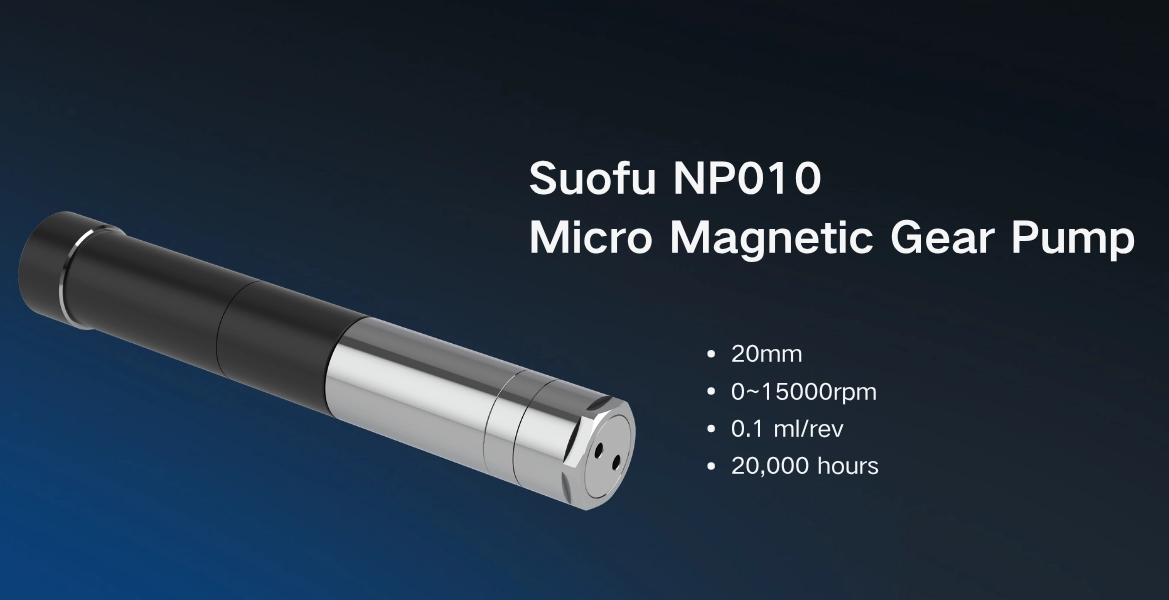

La Suofu NP010​ est une . micropompe à engrenages internes à débit microlitre Avec un diamètre de corps de pompe de seulement 20 mm, l'ensemble de l'unité présente une structure compacte et délicate. Sous le principe d'une miniaturisation extrême, il équilibre parfaitement cinq performances fondamentales : faible débit, haute précision, haute pression, faible pulsation et durée de vie ultra longue..

Simultanément, le NP010 possède des caractéristiques importantes telles qu'une fuite nulle, une faible pulsation, une large plage de température et une forte capacité d'auto-amorçage , permettant un dosage précis et un transfert de milieu stables au microlitre.

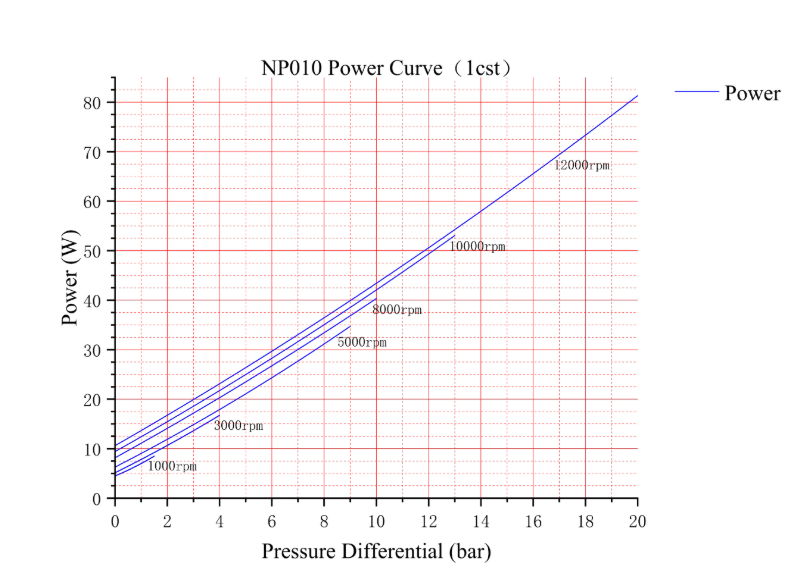

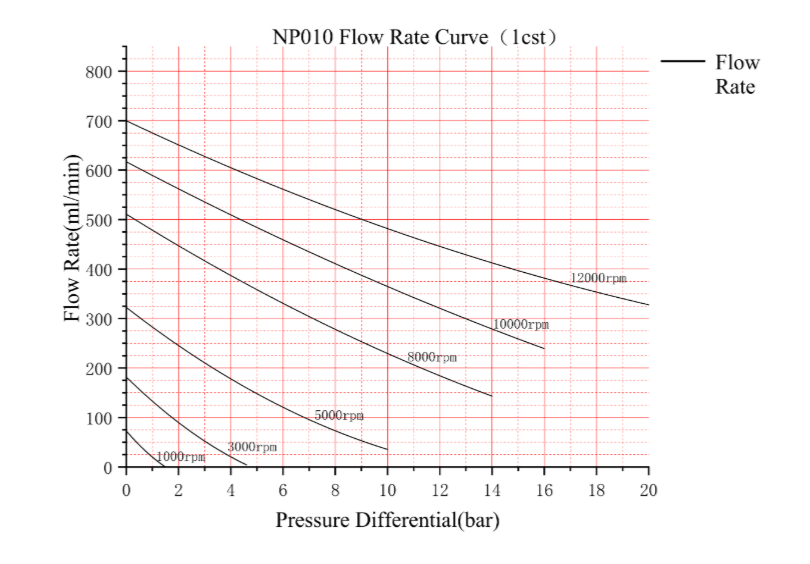

(Performance inférieure à 3 000 tr/min, fonctionnement à débit continu) (Performance inférieure à 1 000 tr/min, fonctionnement à débit continu)

02. NP010 Matériaux et paramètres

1. Paramètres de performances

2. Matériaux

Engrenages : utilisent des matériaux en alliage dur de haute dureté et haute résistance, garantissant une usure moindre et une précision soutenue sur un fonctionnement à long terme.

Arbre : Fabriqué en céramique de zircone de haute dureté et résistante à l'usure, conservant un faible coefficient de frottement et une stabilité chimique même avec des milieux peu lubrifiants (eau, solvants) ou corrosifs.

Corps de pompe : utilise de l'acier inoxydable facilement usinable, permettant une formation de haute précision de canaux d'écoulement complexes et une fabrication évolutive.

Ces trois composants fonctionnent en synergie, formant la base technique sous-jacente aux performances stables du NP010.

03. Points forts du produit NP010

Le NP010 brise le goulot d'étranglement de l'industrie selon lequel « la miniaturisation nécessite un compromis en termes de performances », avec cinq points forts technologiques clés :

1. Conception miniaturisée pour une intégration compacte

Avec un diamètre de corps de pompe de seulement 20 mm, sa petite taille et son poids léger la rendent adaptée aux appareils portables​ et aux systèmes intégrés haute densité . Il répond aux problèmes de l'industrie liés aux pompes traditionnelles qui sont trop volumineuses et dont les options d'installation sont limitées. Il peut être directement intégré dans les configurations d'équipements existantes sans modifications structurelles significatives, ce qui réduit considérablement les coûts et le remplacement de l'entreprise. Ses filetages de port sont compatibles avec les interfaces de pipeline existantes et prennent en charge divers moteurs d'entraînement (DC sans balais, pas à pas, servo, en conserve, etc.), permettant une intégration « plug-and-play ».

2. Mesure de haute précision, surmontant les obstacles techniques

Permet d'obtenir un transfert de débit précis de 0,1 ml/tour en microlitre avec une précision de dosage élevée de ±0,1 %. Il résout chinoise des pompes, ce qui correspond aux normes internationales de premier plan, et convient aux applications avec des exigences de contrôle de débit extrêmement élevées.le goulot d'étranglement du « contrôle difficile des microlitres » de l'industrie

3. Haute fiabilité et longue durée de vie, garantissant un fonctionnement continu

La durée de vie dépasse 20 000 heures avec des supports propres (20 000 heures dans des conditions de basse pression). Combiné avec des matériaux résistants à la corrosion et à l'usure de qualité médicale, il garantit un fonctionnement continu et stable 7×24 avec un minimum d'entretien.

4. Haute pression et faible pulsation, adaptée aux conditions complexes

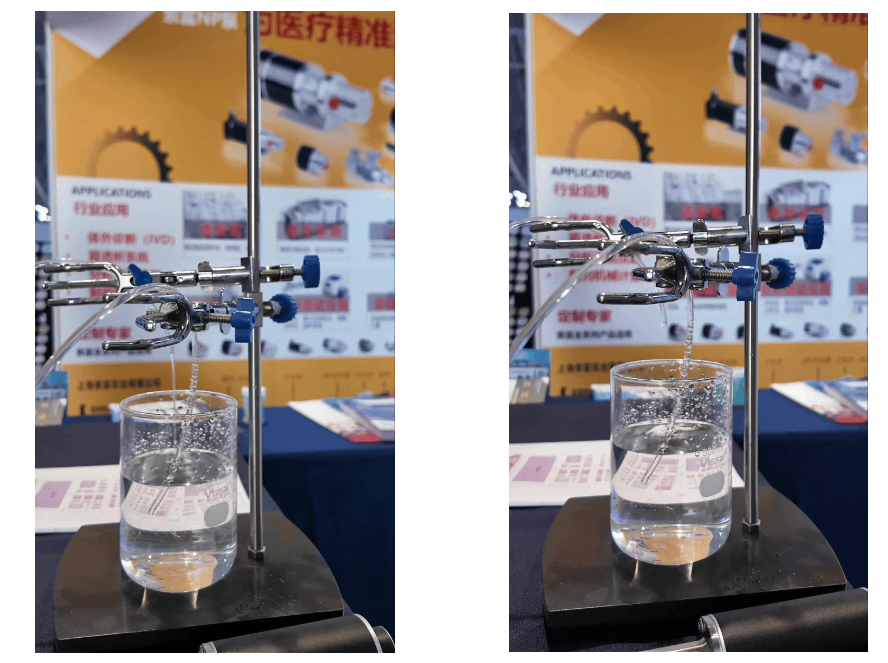

Gère des différences de pression jusqu'à 20 bars , avec d'excellentes d'auto-amorçage et de transport mixte gaz-liquide . capacités Il surmonte les situations de travail complexes telles que le nettoyage à haute pression et le transfert de pipelines à haute résistance et améliore la tolérance aux pannes du système. Sa plage de température de fonctionnement de -20 ℃ ~ 60 ℃ offre une large adaptabilité à une large plage de température pour divers environnements industriels. Le degré de vide d'entrée de >15 kPa(A) offre des performances d'auto-amorçage exceptionnelles.

5. Adaptabilité multi-scénarios + personnalisation, résolution des problèmes de compatibilité d'importation

Applicable dans divers domaines, notamment le diagnostic médical, les instruments d'analyse, les piles à combustible, les produits chimiques/pharmaceutiques et l'aérospatiale . Il prend en charge plusieurs types de médias. Soutenu par le système complet de R&D et de production de Suofu, le NP010 offre des services de personnalisation complets. Les spécifications d’interface, les matériaux du corps de pompe, les moteurs d’entraînement, les plages de débit et les pressions nominales peuvent être adaptés aux différents besoins d’intégration de l’industrie et des équipements, avec une assistance tout au long du processus, depuis la conception et le prototypage jusqu’à la livraison par lots.

04. Applications et portée

Principalement appliqué dans :

Sciences de la vie et diagnostic médical

Diagnostics in vitro , analyseurs biochimiques, analyseurs d'immunoanalyse par chimiluminescence, extracteurs d'acides nucléiques, postes de travail de manipulation de liquides, analyseurs de groupes sanguins, colorants de Gram, instruments d'analyse, chromatographes, cytomètres en flux, préparation/prétraitement d'échantillons, réacteurs à microcanaux, analyse de particules, biotechnologie, mesure sous vide.

Industries pharmaceutiques et de chimie fine

Fabrication pharmaceutique, remplissage de médicaments à petites doses, technologie de dosage, chimie fine, chimie en flux, distribution d'adhésifs, transfert de revêtements à l'échelle microscopique, usines chimiques, centres de R&D, laboratoires, électronique organique, applications de technologie laser.

Nouvelles énergies et stockage d’énergie

Refroidissement des piles à combustible et mesure des fluides, systèmes de stockage d'énergie, équipements de batteries au lithium, modules compacts de refroidissement liquide.

Aérospatiale et équipements spéciaux

Systèmes microfluidiques aéroportés, support technologique aérospatial, transfert de milieu dans un environnement spécial, fonctionnement fiable dans des conditions difficiles.

Génie mécanique et support industriel

Lubrification en quantité minimale, technologie d'application de silicone, jointoiement de polyuréthane, technologie de revêtement, technologie alimentaire, dosage de précision, intégration de systèmes fluidiques compacts.

05. Perspectives

La micropompe à engrenages internes Suofu NP010, avec ses avantages complets en termes de précision, de pression, de durée de vie et d'intégration, est en train de devenir un composant clé indispensable dans les systèmes de fluides d'équipement haut de gamme, soutenant  chinoise à un niveau supérieur.l'avancée de la fabrication haut de gamme

Shanghai Super Fluid Co., Ltd.

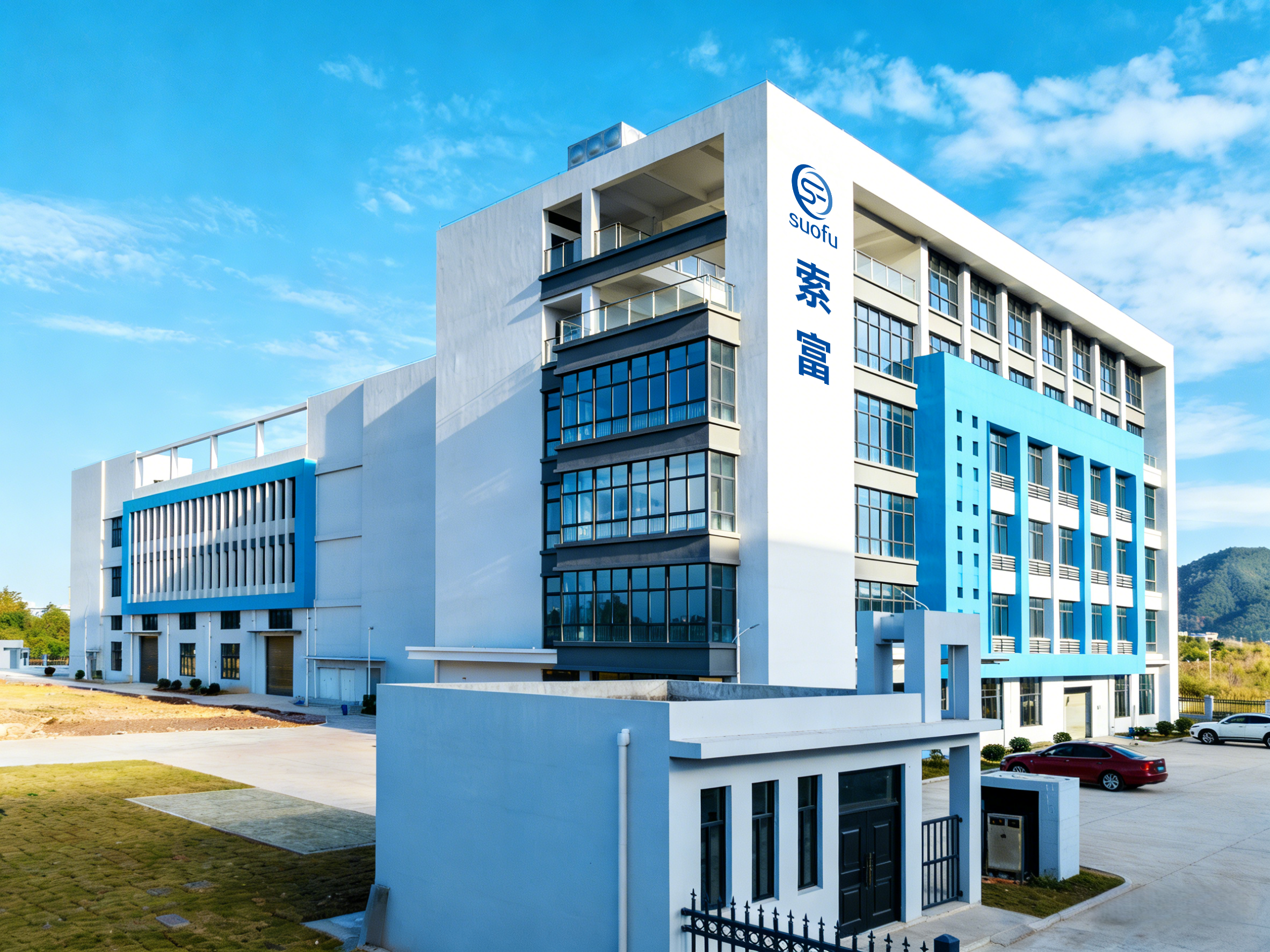

Shanghai Super Fluid Co., Ltd. (Suofu), possède un centre de R&D et de vente à Shanghai (Shanghai Suofu) et une base de production dans la ville de Sanming, province du Fujian (Sanming Suofu). Avec sa propre équipe de R&D et une usine de production indépendante, l'entreprise occupe une superficie totale de 2000㎡, comprenant un atelier de production de 1600㎡ et un entrepôt de 200㎡. SUOFU construit une nouvelle usine couvrant 19 acres avec une superficie de construction de 20 000 mètres carrés . Sanming Suofu est reconnue comme une entreprise nationale de haute technologie et une entreprise spécialisée, raffinée, distinctive et innovante (SRDI) . Située dans le parc scientifique Fujian Zhongguancun, l'entreprise a remporté le deuxième prix du concours d'innovation et d'entrepreneuriat du Fujian et s'est qualifiée pour la finale nationale.

L'entreprise détient 29 brevets​ et a participé à 25 projets de R&D aux niveaux national et provincial.

Avantages du produit Suofu :

• Conception spéciale du profil d'engrenage : La conception exclusive du profil d'engrenage offre une excellente résistance à l'usure et un engrènement presque pur des engrenages roulants.

• Conception spéciale du profil de cavité : s'adapte aux conditions de fonctionnement avec de larges variations de pression de sortie, fonctionnant bien sous basse pression, haute pression ou inversion à court terme.

• Pression de sortie sans pulsation :​ L'usinage de pièces de haute précision et la conception structurelle garantissent une distribution fluide du liquide.

• Engrenages moulés par injection One-Shot :​ Les surfaces de travail des dents des engrenages sont fabriquées par moulage par injection one-shot de haute précision sans usinage mécanique ultérieur, garantissant ainsi l'intégrité de la surface de travail de l'engrenage.

• Arbre en céramique de haute précision :​ Les arbres en céramique de haute précision offrent une résistance à l'usure et une rigidité exceptionnelles, garantissant un fonctionnement fiable de la pompe dans des conditions de liquide abrasif et de haute pression.

• Capable d'auto-amorçage à sec à long terme :​ Dans les applications nécessitant le vide d'entrée de la pompe pour aspirer le fluide, les produits de la série NP offrent des performances fiables.

• Plusieurs options de moteur disponibles :​ Les options incluent des moteurs CA antidéflagrants, CA à fréquence variable, CA monophasé/triphasé, CC avec balais, CC sans balais, CC sans balais avec pilote intégré et moteurs CC sans balais blindés avec pilote intégré.



#Déclaration originale :​ Cet article est original de Shanghai Super Fluid Co., Ltd. Veuillez indiquer la source lors de la réimpression. Nous nous réservons tous les droits.
