NPT vs G vs ZG : Guide de connexion filetée pour les micro-pompes Suofu

Définition de chaque norme de fil

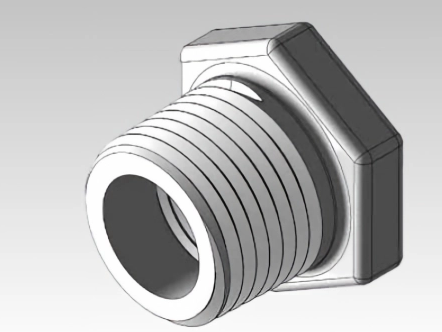

1. TNP

   Abréviation de National (American) Pipe Thread. Il s'agit d'un filetage de tuyau conique à 60° conforme aux normes américaines, largement adoptées en Amérique du Nord. Sa norme nationale chinoise correspondante est GB/T12716-1991.

2. Fil G

   Un filetage de tuyau à 55° sans étanchéité à la pression appartenant à la famille des filetages Whitworth. Le symbole « G » signifie filetage cylindrique parallèle, régi par la norme nationale chinoise GB/T7307-2001.

3. ZG (RC)

   Communément appelé filetage de tuyau conique. Il est usiné sur une surface conique et formellement désigné comme RC dans les documents standards nationaux.

Distinctions fondamentales entre les fils métriques, britanniques et américains

• Les filetages métriques sont définis par pas ; Les filetages de tuyaux britanniques et américains sont spécifiés par le nombre de filetages par pouce.

• Les filetages métriques présentent un profil de filetage équilatéral à 60° ; Les filetages britanniques adoptent un profil isocèle de 55°, tandis que les filetages américains NPT utilisent un profil de 60°.

• Les filetages métriques adoptent des unités de mesure métriques, tandis que les filetages britanniques et américains utilisent des unités impériales en pouces.

Les filetages de tuyaux sont conçus pour une interconnexion étroite des systèmes de tuyauterie, disponibles en types cylindriques parallèles et coniques. Leur diamètre nominal fait référence au diamètre intérieur du pipeline adapté, qui est plus petit que le diamètre principal du filetage lui-même. Les tailles telles que 1/4', 1/2' et 1/8' désignent le diamètre nominal des filetages impériaux, mesuré en pouces.

Configurations de filetage des micropompes de la série Suofu NP

• Série Suofu NP42 : port standard NPT1/8' ; filetages G et ZG (RC) disponibles comme alternatives optionnelles

• Série Suofu NP51 : port standard NPT1/4' ; filetages G et ZG (RC) disponibles comme alternatives optionnelles

• Série Suofu NP60 : port standard NPT3/8' ; filetages G et ZG (RC) disponibles comme alternatives optionnelles

• Série Suofu NP98 : ports standards NPT3/8' / NPT3/4' ; Filetages G et ZG (RC) disponibles en option

• Série Suofu NP106 : port standard NPT1' ; filetages G et ZG (RC) disponibles comme alternatives optionnelles
