Avez-vous du mal à obtenir un débit stable et précis dans les systèmes à faible débit ? Une micropompe à engrenages offre une solution fiable, mais la sélection de la bonne nécessite un examen attentif de plusieurs facteurs. Dans cet article, vous apprendrez comment fonctionnent les micropompes à engrenages et ce qu'il faut évaluer pour choisir la meilleure option pour votre application.

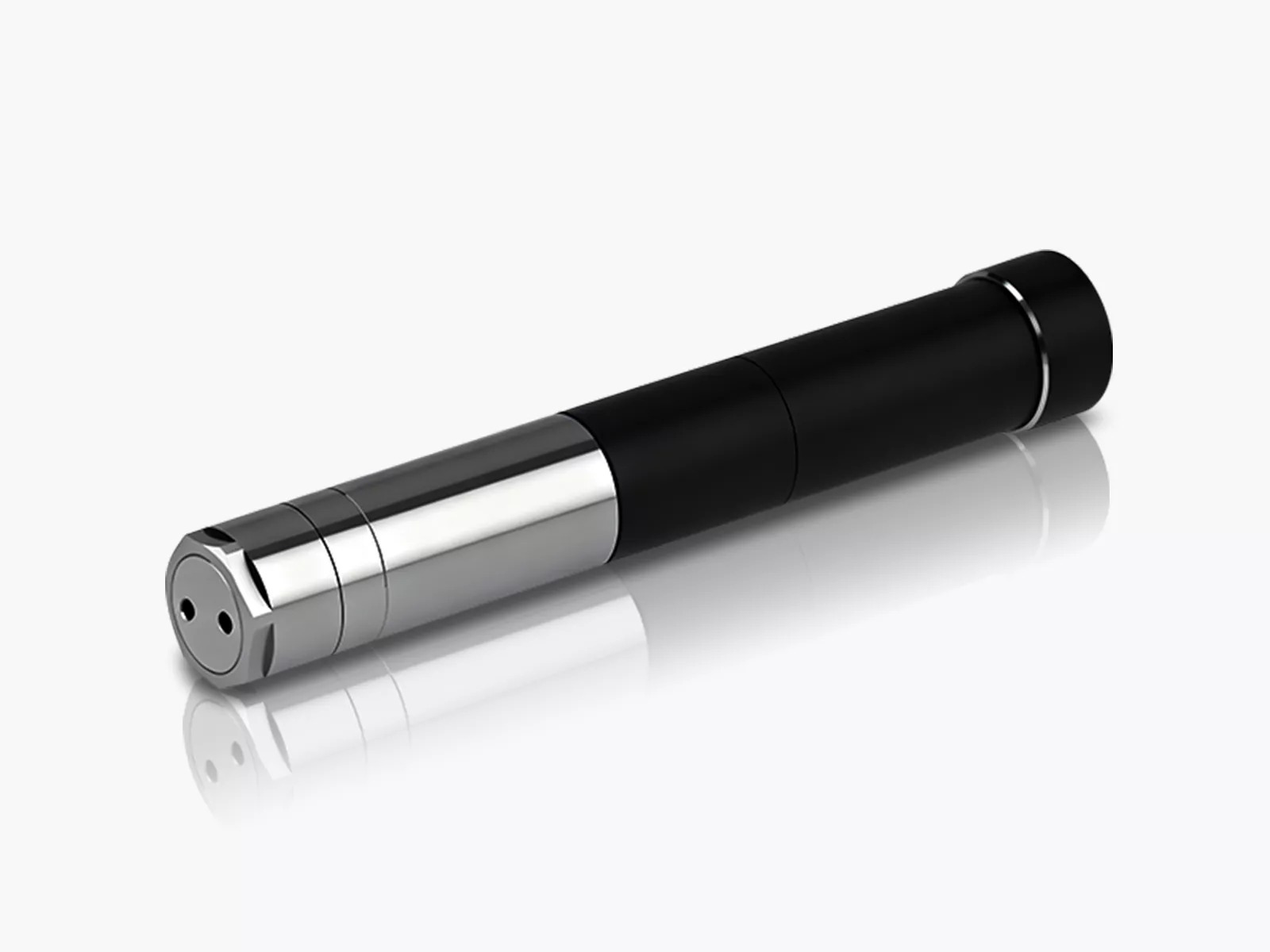

Une micropompe à engrenages est une pompe volumétrique compacte conçue pour un transfert de fluide précis à faible débit. Il fonctionne en emprisonnant un volume fixe de liquide entre les engrenages rotatifs et le boîtier de la pompe, puis en le déplaçant régulièrement de l'entrée à la sortie. Étant donné que chaque rotation délivre une quantité constante de fluide, elle devient très fiable dans les applications où la précision compte plus que le volume.
Par rapport aux pompes à engrenages standards, les micro-pompes à engrenages sont conçues pour la précision plutôt que pour le transfert en vrac . Ils utilisent des tolérances plus strictes, des jeux internes plus petits et souvent des matériaux plus avancés. Cela les rend adaptés aux systèmes sensibles tels que les équipements de dosage, les boucles de refroidissement ou les instruments d'analyse. Dans de nombreux scénarios réels, ils sont choisis non pas parce qu’ils se déplacent de manière plus fluide, mais parce qu’ils le déplacent mieux.
Vous trouverez ci-dessous une comparaison simple pour aider à clarifier les différences :
| Caractéristique | Pompe à engrenages standard | Micro-pompe à engrenages |
|---|---|---|
| Plage de débit | Débit moyen à élevé | Débit très faible à faible |
| Niveau de précision | Modéré | Élevé (capacité de dosage fin) |
| Taille | Plus grande empreinte | Compact et facile à intégrer |
| Applications typiques | Transfert industriel | Systèmes de dosage, de refroidissement, médicaux et de laboratoire |
| Capacité de contrôle | Basique | Hautement contrôlable et stable |
En raison de ces caractéristiques, une micropompe à engrenages devient l'option privilégiée lorsque le système nécessite un débit contrôlé, constant et reproductible au lieu d'un débit volumétrique.
À la base, une micropompe à engrenages fonctionne selon le principe du déplacement positif . Cela signifie qu’il déplace le fluide en capturant un volume fixe et en le poussant physiquement à travers le système. Contrairement aux pompes centrifuges, elle ne dépend pas des changements de vitesse ou de pression. Au lieu de cela, cela garantit que chaque rotation produit un résultat prévisible.
Voici comment fonctionne généralement le processus :
Le fluide pénètre dans la pompe par le côté entrée.
Les engrenages rotatifs emprisonnent le liquide entre les dents de l'engrenage et le boîtier.
Le fluide est transporté autour des bords extérieurs des engrenages.
Il est ensuite expulsé à la sortie sous pression contrôlée.
Ce mécanisme permet à la pompe de maintenir un débit constant même dans des conditions variables du système . Il facilite également le réglage du débit en modifiant simplement la vitesse de rotation.
Un détail important est la relation entre la vitesse et le débit . Lorsque la vitesse du moteur augmente, le débit augmente proportionnellement. Lorsqu'il ralentit, le rendement diminue progressivement. Cette relation linéaire rend les micropompes à engrenages idéales pour les systèmes nécessitant des réglages fins et un contrôle précis.
Une micropompe à engrenages se distingue par le fait qu'elle délivre une quantité fixe de fluide par rotation. Cela crée un résultat prévisible et rend le contrôle simple. Dans les systèmes à faible débit, même de petits écarts peuvent provoquer des erreurs notables. Un contrôle précis devient essentiel dans les processus de dosage, de mesure et d’analyse.
En pratique, plusieurs avantages apparaissent clairement :
Débit constant sur de longs cycles de fonctionnement. Des performances stables réduisent les variations dans le temps. Cela permet de maintenir la précision dans les processus continus.
Réglage précis grâce au contrôle de la vitesse du moteur. Le débit augmente ou diminue en proportion directe avec la vitesse de rotation. Cela permet un calibrage précis lors de la configuration du système.
Variation de processus réduite dans les applications sensibles. Un débit stable améliore la qualité du dosage de produits chimiques et des tests en laboratoire. De petites fluctuations sont moins susceptibles d’affecter les résultats.
Vous trouverez ci-dessous une comparaison rapide de la manière dont la précision influence différentes applications :
| Type d'application | Pourquoi la précision est importante | Résultat avec une micro-pompe à engrenages |
|---|---|---|
| Dosage chimique | Contrôle précis du rapport | Qualité du mélange stable |
| Analyse en laboratoire | Volume d'échantillon constant | Des résultats de tests fiables |
| Systèmes de refroidissement | Débit de liquide de refroidissement contrôlé | Performances thermiques stables |
La pulsation du débit peut perturber les performances du système dans les environnements à faible débit. Les fluctuations de pression peuvent entraîner des lectures instables ou des contraintes mécaniques. Une micropompe à engrenages minimise ces problèmes en fournissant du fluide de manière continue et douce.
Au lieu de pousser le fluide par cycles, la pompe maintient un mouvement constant le long de la trajectoire de l'engrenage. Cela garantit une pression plus uniforme et un rendement fiable.
Réduction des vibrations dans les pipelines et les composants connectés. Des contraintes mécaniques moindres contribuent à prolonger la durée de vie du système. L'équipement fonctionne plus silencieusement et plus efficacement.
Stabilité améliorée pour les processus sensibles. Un débit fluide permet des mesures précises et un dosage cohérent. Ceci est particulièrement important dans les systèmes de précision.
Efficacité opérationnelle supérieure. Un débit stable réduit le besoin de mécanismes de correction. La consommation d'énergie devient plus prévisible.
Une micropompe à engrenages offre une forte capacité d'auto-amorçage , permettant l'admission de liquide sans aide extérieure. Cela simplifie la conception du système et améliore la fiabilité du démarrage. Dans des conditions de fonctionnement réelles, l'alimentation en fluide et la pression changent souvent. Des performances stables deviennent essentielles.
Les avantages en termes de performances dans des environnements variables incluent :
Fonctionnement fiable en utilisation intermittente. Les cycles démarrage-arrêt n’affectent pas de manière significative l’efficacité. Cela convient aux systèmes avec des modèles de fonctionnement irréguliers.
Débit stable dans des conditions de pression changeantes. La sortie reste cohérente même lorsque la charge du système varie. Cela évite des baisses de performances inattendues.
Adaptabilité à divers environnements de travail. Des appareils compacts aux systèmes industriels, les performances restent fiables.
La prévention des fuites est essentielle dans les systèmes à faible débit, en particulier lors de la manipulation de fluides sensibles. Une micropompe à engrenages utilise souvent une conception à entraînement magnétique , éliminant les joints dynamiques traditionnels. Cela réduit considérablement le risque de fuite pendant le fonctionnement.
Cette approche de conception améliore à la fois la sécurité et la fiabilité du système.
Risque de fuite minimal lors d’un fonctionnement à long terme. Le confinement des fluides reste sécurisé même en cas d'utilisation continue. Ceci est essentiel dans les environnements chimiques et médicaux.
Besoins d’entretien réduits. Moins de composants d’étanchéité portables réduisent le besoin d’entretien fréquent. Les temps d'arrêt du système sont minimisés.
Conditions de processus plus propres et plus sûres. La réduction des fuites aide à maintenir la pureté des fluides et la sécurité environnementale. Ceci est important dans les industries de haut niveau.
Comparaison des méthodes d'étanchéité :
| Méthode d'étanchéité | Risque de fuite | Exigence de maintenance |
|---|---|---|
| Garniture mécanique | Moyen | Inspection régulière nécessaire |
| Sceau d'emballage | Plus haut | Ajustement fréquent nécessaire |
| Entraînement magnétique | Très faible | Entretien minimal |
L’un des principaux atouts d’une micropompe à engrenages réside dans sa capacité à traiter une large gamme de fluides dans différentes conditions. Dans les applications réelles, les fluides sont rarement uniformes. La viscosité, la température et la composition chimique varient souvent, l'adaptabilité devient donc essentielle pour un fonctionnement stable.
Les micropompes à engrenages sont conçues pour fonctionner avec divers types de fluides. Des tolérances internes strictes et une sélection de matériaux leur permettent de maintenir leurs performances même lorsque les propriétés du fluide changent.
Manipulation de fluides de faible à haute viscosité. Les performances restent stables, des liquides très fins aux huiles plus épaisses. Cela permet de maintenir l’efficacité sans ajustements fréquents.
Compatibilité avec diverses propriétés chimiques. Les fluides corrosifs et réactifs peuvent être gérés lorsque les matériaux appropriés sont sélectionnés. Cela garantit une durée de vie plus longue du système et un fonctionnement plus sûr.
Prise en charge de plusieurs types de supports industriels. Les huiles, les liquides de refroidissement, les solvants et les fluides spéciaux peuvent tous être transférés de manière fiable. Cette flexibilité réduit le besoin de plusieurs types de pompes.
Vous trouverez ci-dessous un aperçu simple de la compatibilité des fluides :
| Type de fluide | Défi typique | Avantage de la micropompe à engrenages |
|---|---|---|
| Fluides à faible viscosité | Fuite et instabilité | Une étanchéité parfaite améliore le contrôle |
| Fluides à haute viscosité | Résistance à l'écoulement | Forte capacité de déplacement |
| Fluides chimiques | Risque de corrosion | La sélection des matériaux garantit la sécurité |
| Liquides de refroidissement | Variation de température | Fonctionnement stable sur toutes les plages |
Des fabricants tels que Suofu conçoivent leurs systèmes de micropompes à engrenages pour gérer efficacement les plages de viscosité et les variations de température. Cela permet aux ingénieurs d'utiliser une solution unique pour plusieurs applications.
Les systèmes modernes nécessitent souvent des composants compacts. L'espace est limité dans les équipements tels que les dispositifs médicaux, les instruments de laboratoire et les machines automatisées. Une micropompe à engrenages offre un faible encombrement tout en conservant de solides performances.
La conception compacte ne réduit pas la fonctionnalité. Au lieu de cela, il améliore l’intégration du système et la flexibilité lors de la conception des équipements.
Structure peu encombrante pour les installations restreintes. Les petites dimensions permettent un placement dans des zones confinées. Cela simplifie la conception de la configuration dans les systèmes compacts.
Construction légère pour un assemblage plus facile. Le poids réduit prend en charge les conceptions d'équipements portables ou mobiles. L'installation devient plus rapide et plus efficace.
Compatibilité avec les systèmes intégrés. Les pompes peuvent être combinées avec des moteurs, des contrôleurs ou des capteurs. Cela permet de rationaliser l’architecture du système.
Une micropompe à engrenages compacte soutient les tendances d'ingénierie modernes où l'efficacité et la miniaturisation sont toutes deux des priorités.
La durabilité joue un rôle clé dans le choix d'une micropompe à engrenages . Une maintenance fréquente augmente les coûts et perturbe les opérations. Les pompes de haute qualité sont conçues pour fonctionner en continu tout en minimisant l’usure.
Le choix des matériaux et la conception structurelle affectent directement la durée de vie. Les composants de précision réduisent la friction et améliorent la fiabilité à long terme.
Composants internes résistants à l'usure. Des matériaux tels que des arbres en céramique et des engrenages trempés réduisent l'usure mécanique. Cela prolonge considérablement la durée de vie opérationnelle.
Performances stables sur des périodes prolongées. Un débit de sortie constant réduit les besoins de réétalonnage du système. Cela garantit le bon déroulement des processus.
Fréquence de maintenance réduite. Moins de pièces mobiles et une conception robuste réduisent les taux de défaillance. Les intervalles de maintenance deviennent plus longs et plus prévisibles.
Chaque application a des exigences uniques. Les solutions standard ne répondent pas toujours aux besoins du système. Une micropompe à engrenages offre une forte capacité de personnalisation, ce qui facilite son adaptation à des conditions de fonctionnement spécifiques.
La personnalisation permet aux ingénieurs d'optimiser les performances sans reconcevoir l'ensemble du système. Cela améliore l’efficacité et réduit le temps de développement.
Paramètres de débit et de pression réglables. Les performances de la pompe peuvent être ajustées pour répondre aux exigences exactes du processus. Cela garantit un meilleur contrôle du système.
Sélection flexible des matériaux et des composants. Différents matériaux peuvent être utilisés pour la compatibilité avec des fluides spécifiques. Cela améliore la durabilité et la sécurité.
Intégration avec les systèmes de contrôle et d'automatisation. Les pompes peuvent être associées à des capteurs, des contrôleurs ou des entraînements à vitesse variable. Cela prend en charge l’automatisation et la surveillance avancées.
Une micropompe à engrenages est largement utilisée dans les systèmes de dosage et de mesure où la précision est essentielle. Dans ces environnements, même une légère variation du débit peut affecter le résultat final. C'est pourquoi une livraison stable et reproductible devient essentielle pour le contrôle des processus.
Dans les systèmes d’injection de produits chimiques, des ratios précis doivent être maintenus sur de longues périodes. Une micropompe à engrenages assure un débit constant, aidant à éviter le surdosage ou le sous-dosage. Dans les équipements de laboratoire et d’analyse, les petits volumes doivent être manipulés avec soin pour garantir des résultats de test valides.
Les systèmes d’injection de produits chimiques nécessitent une précision de dosage contrôlée. Un débit stable aide à maintenir une concentration chimique correcte au fil du temps. Cela améliore la fiabilité des processus dans les applications industrielles et environnementales.
L’équipement de laboratoire dépend de la livraison reproductible des échantillons. Un débit constant réduit les erreurs de mesure et prend en charge une analyse fiable. Ceci est particulièrement important dans les environnements de recherche et de test.
Les processus à micro-échelle bénéficient d’un comportement de sortie prévisible. Le déplacement fixe permet un contrôle précis sans réglages complexes. Cela simplifie l’étalonnage du système.
Les cas d'utilisation typiques incluent :
| Type d'application | Exigence clé | Rôle de la micropompe à engrenages |
|---|---|---|
| Dosage chimique | Contrôle précis du rapport | Débit stable et reproductible |
| Instruments analytiques | Manipulation précise des échantillons | Transfert de micro-volumes cohérent |
| Dosage de processus | Surveillance du débit continu | Comportement de sortie prévisible |
Les systèmes de refroidissement fonctionnent souvent dans des conditions de faible débit où la stabilité est plus importante que le volume. Une micropompe à engrenages favorise une circulation fluide, aidant à maintenir une température constante entre les composants.
Dans les systèmes électroniques et les batteries, la surchauffe peut réduire les performances ou causer des dommages. Le débit contrôlé du liquide de refroidissement assure un transfert de chaleur efficace. En réfrigération et en gestion thermique, une circulation stable améliore l’efficacité du système et réduit le gaspillage d’énergie.
Les systèmes de refroidissement liquide reposent sur des débits stables. Une distribution constante de liquide de refroidissement permet de maintenir une température uniforme sur les composants sensibles. Cela améliore la fiabilité de l'électronique et des modules de batterie.
Les systèmes de gestion thermique nécessitent une circulation continue. Un flux fluide évite les points chauds et favorise un échange thermique efficace. Ceci est essentiel dans les équipements compacts et performants.
Une faible pulsation améliore l’efficacité du système. La fluctuation réduite du débit permet de maintenir une pression constante et de meilleures performances de refroidissement.
Les fabricants comme Suofu conçoivent souvent des solutions de micropompes à engrenages pour les applications de refroidissement liquide, garantissant la compatibilité entre différents fluides et plages de température.
Les systèmes médicaux et pharmaceutiques exigent un contrôle strict de la manipulation des fluides. Une micropompe à engrenages est souvent utilisée car elle permet un transfert précis dans des environnements stériles et contrôlés. Un fonctionnement propre et la fiabilité sont des exigences clés dans ces domaines.
Dans les dispositifs médicaux, l’administration de fluide doit être précise et cohérente. Toute variation peut affecter les résultats du traitement ou l’exactitude du diagnostic. Dans la production pharmaceutique, il est essentiel de maintenir des processus sans contamination.
Les dispositifs médicaux nécessitent un contrôle précis des fluides. Une administration précise prend en charge des fonctions telles que la perfusion, l'échantillonnage et le diagnostic. La cohérence améliore la sécurité des patients et les performances du système.
Les environnements stériles exigent un fonctionnement sans fuite. Les conceptions à entraînement magnétique réduisent le risque de contamination et maintiennent l’intégrité du système. Ceci est essentiel dans les applications sensibles.
Les processus pharmaceutiques nécessitent des systèmes de dosage fiables. Un flux stable garantit une formulation correcte et une qualité de production.
Dans les systèmes industriels avancés, une précision à faible débit est souvent requise pour les processus spécialisés. Une micropompe à engrenages répond à ces besoins grâce à des performances stables et une adaptabilité à des conditions complexes.
La fabrication de semi-conducteurs implique la manipulation de fluides ultra-propres dans des environnements contrôlés. Même des fluctuations mineures peuvent affecter la qualité de la production. Dans les piles à combustible et les nouveaux systèmes énergétiques, une distribution précise de fluide favorise des réactions chimiques efficaces et les performances du système.
Les procédés semi-conducteurs nécessitent un contrôle des fluides ultra-stable. Une livraison précise garantit une qualité de production constante. Une manipulation propre réduit le risque de contamination.
Les systèmes de piles à combustible dépendent d’un approvisionnement précis en fluide. Le débit contrôlé améliore l’efficacité énergétique et la fiabilité du système.
Les équipements de haute technologie bénéficient de composants compacts et précis. Les micropompes à engrenages prennent en charge l'intégration dans des systèmes avancés.
Le choix de la bonne micropompe à engrenages dépend de la précision, de la stabilité et de la compatibilité des fluides. Il prend en charge un débit précis, une distribution fluide et un fonctionnement fiable dans de nombreux systèmes. Suofu propose des solutions de micropompes à engrenages de haute précision et sans fuite, ainsi qu'une personnalisation flexible pour répondre aux différents besoins des applications et améliorer les performances globales du système.
R : Une micropompe à engrenages est utilisée pour un transfert précis à faible débit dans les systèmes de dosage, de refroidissement et de laboratoire.
R : Une micropompe à engrenages offre un débit stable et précis et de faibles pulsations, ce qui améliore le contrôle du système.
R : Le débit d'une micropompe à engrenages change avec la vitesse du moteur, permettant un réglage facile et précis.
R : Une micropompe à engrenages peut traiter des huiles, des produits chimiques et des liquides de refroidissement de différentes viscosités.
R : Une micropompe à engrenages comporte moins de pièces d’usure, ce qui contribue à réduire la maintenance et les temps d’arrêt.
