Vergleich der Mikropumpentechnologie mit Miniatur-Hydraulikpumpensystemen

Einführung

Haben Sie sich jemals gefragt, wie Mikropumpensysteme herkömmliche Miniaturhydraulik übertreffen? In diesem Artikel untersuchen wir Präzision, Flusskontrolle und Effizienz. Sie erfahren, wie Mikropumpen liefern zuverlässige, leckagefreie Leistung in medizinischen, Labor- und Industrieeinrichtungen.



Mikropumpentechnologie verstehen

Was ist eine Mikropumpe?

Eine Mikropumpe ist ein kompaktes Gerät, das kleine Flüssigkeitsmengen mit hoher Präzision bewegen kann. Es ermöglicht den kontrollierten Flüssigkeitstransport in Systemen, in denen es auf Genauigkeit ankommt. Sie werden häufig in medizinischen Geräten, bei der Dosierung von Chemikalien und in der elektronischen Kühlung eingesetzt. Im Gegensatz zu herkömmlichen Pumpen arbeiten sie effizient im Miniaturmaßstab und fördern empfindliche oder korrosive Flüssigkeiten sicher.

Mikropumpen gibt es in verschiedenen Ausführungen, die jeweils für bestimmte Aufgaben geeignet sind:

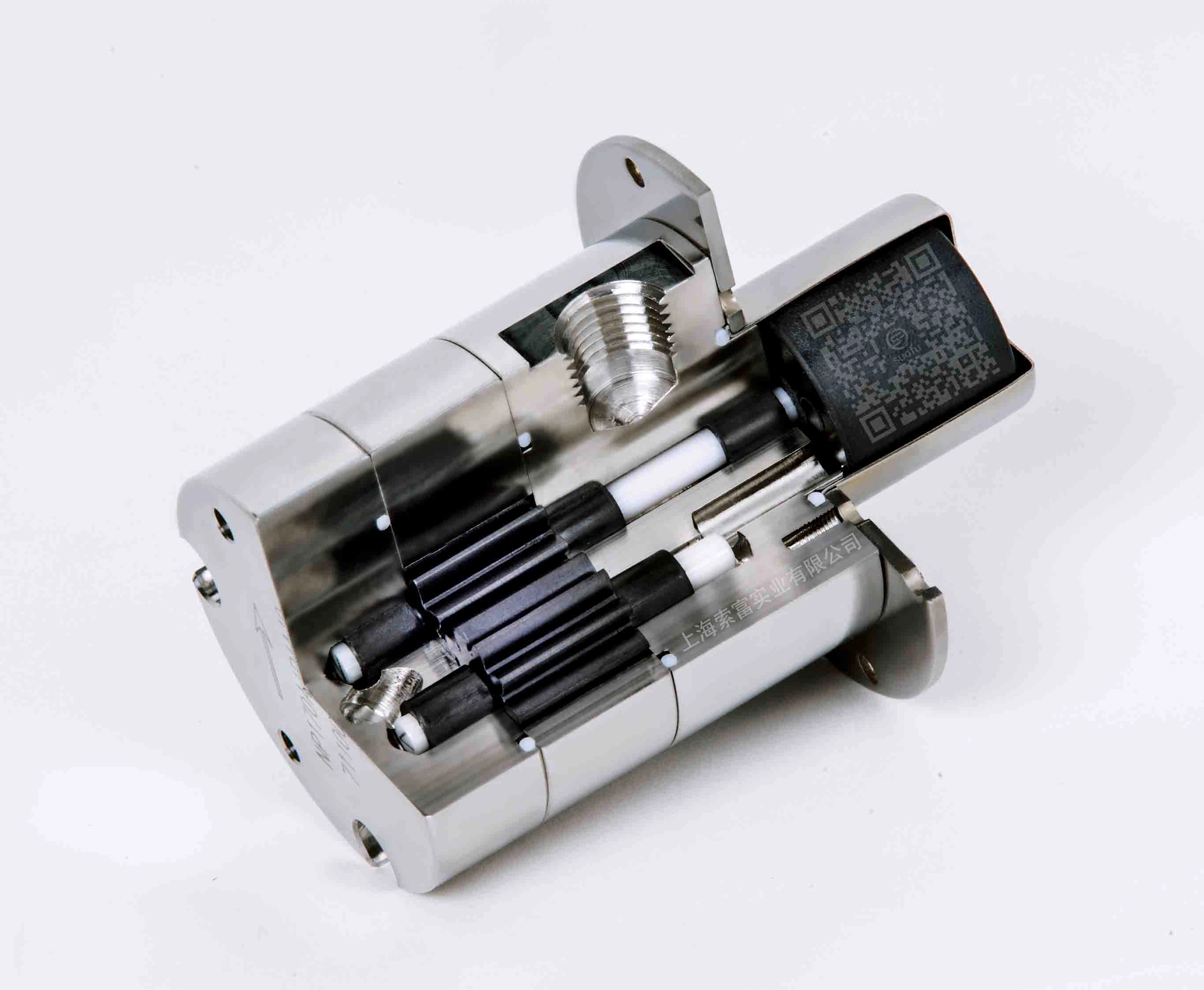

● Magnetische Zahnradpumpen: Verwenden Sie eine Magnetkupplung, um Zahnräder ohne mechanischen Kontakt anzutreiben, wodurch Dichtungen entfallen. Sie zeichnen sich durch chemische Verarbeitung und Laborsysteme aus.

● Membranpumpen: Verwenden Sie eine flexible Membran, um Flüssigkeit zu saugen und auszustoßen. Zuverlässig für Flüssigkeiten und Gase, ideal für medizinische und kontaminationsempfindliche Systeme.

● Kolbenpumpen: Nutzen Sie einen hin- und hergehenden Kolben, um Flüssigkeit unter Druck zu setzen und zu bewegen. Bieten Hochdruckhandhabung und präzise Volumenkontrolle für Dosierung oder Mikrozirkulation.

● Peristaltische Pumpen: Komprimieren und lösen Sie einen flexiblen Schlauch, um die Flüssigkeit zu bewegen und sie von den Pumpenkomponenten isoliert zu halten. Perfekt für biologische oder korrosive Flüssigkeiten.

Typ der Mikropumpe	Mechanismus	Typische Anwendungen	Hauptvorteil
Magnetisches Zahnrad	Getriebedrehung über Magnetkupplung	Chemikaliendosierung, Laborinstrumente	Leckagefrei, wartungsarm
Membran	Flexible Membranbewegung	Medizinische Infusion, Analyseinstrumente	Kontaminationsfrei, zuverlässig
Kolben	Hubkolben	Kraftstoffeinspritzung, präzise Dosierung	Hoher Druck, genaues Volumen
Peristaltisch	Schlauchkompression	Biologische Flüssigkeiten, ätzende Chemikalien	Flüssigkeitsisolierung, einfache Wartung

Die Durchflussraten variieren je nach Modell von Mikrolitern pro Minute bis zu mehreren Litern pro Minute. Die NP-Serie von Suofu ist ein Beispiel für diese Vielseitigkeit und bietet Präzision und Zuverlässigkeit für anspruchsvolle Bedingungen.

Hauptmerkmale von Mikropumpen

Mikropumpen sind auf Präzision, Kompaktheit und Effizienz ausgelegt. Sie sorgen auch bei sehr geringen Volumina für einen gleichmäßigen Durchfluss und sind daher unverzichtbar für Anwendungen, bei denen kleine Fehler große Folgen haben. Ihre geringe Größe ermöglicht die Integration in enge Räume wie tragbare medizinische Geräte oder automatisierte Laborsysteme.

Zu den Schlüsselattributen gehören:

● Präzisionsflusskontrolle: Ermöglicht eine genaue Mikrovolumenabgabe für die Dosierung von Chemikalien, medizinische Infusionen oder Laborinstrumente.

● Leckagefreier Betrieb: Magnet- und Membrankonstruktionen machen mechanische Dichtungen überflüssig und verringern so das Kontaminationsrisiko.

● Energieeffizienz: Betrieb mit geringem Stromverbrauch, geeignet für batteriebetriebene oder kontinuierliche Systeme.

● Haltbarkeit: Weniger bewegliche Teile reduzieren den Verschleiß. Hochwertige Materialien erhöhen die chemische Beständigkeit und Lebensdauer.

● Anpassungsfähigkeit: Kompatibel mit einer Vielzahl von Flüssigkeiten, einschließlich Wasser, Ölen, Glykol und Säuren.

● Reibungsloser Betrieb: Reduziert Pulsationen und Geräusche, ideal für empfindliche Elektronik oder Laborgeräte.



Übersicht über Miniatur-Hydraulikpumpensysteme

Was sind Miniatur-Hydraulikpumpen?

Miniatur-Hydraulikpumpen sind kompakte Geräte, die zur Förderung von Flüssigkeiten unter Druck in kleinen Systemen entwickelt wurden. Zur Strömungserzeugung nutzen sie häufig Innenzahnräder, Kolben oder Flügelzellenmechanismen. Diese Pumpen bewältigen eine Reihe von Drücken, von Niederdruck-Präzisionsanwendungen bis hin zu moderaten Drücken, die für leichte Industrieaufgaben geeignet sind. Sie können in kleinen Bauräumen eine überraschend hohe Kraft liefern und ermöglichen so die Integration in mobile Geräte oder eingeschränkte Automatisierungskonfigurationen. Im Gegensatz zu Mikropumpen sind sie in der Regel auf mechanische Dichtungen angewiesen, die mit der Zeit verschleißen können und eine sorgfältige Wartung erfordern.

Pumpentyp	Mechanismus	Typischer Druck	Typischer Durchflussbereich
Interne Ausrüstung	Ineinandergreifende Zahnräder	Bis zu 300 bar	Niedriger bis mäßiger Durchfluss
Kolben	Hubkolben	Bis 500 bar	Mittlerer Durchfluss
Schaufel	Rotierende Flügel	Bis 250 bar	Niedriger bis hoher Durchfluss

Diese Systeme werden wegen ihrer robusten Leistung trotz ihrer geringen Größe geschätzt. Sie sind häufig in tragbaren hydraulischen Werkzeugen, Baumaschinen und kleinen Industriemaschinen enthalten. Miniatur-Hydraulikpumpen sind vielseitig einsetzbar, im Vergleich zu Mikropumpenlösungen jedoch manchmal schwerer und komplexer.

Vorteile und Einschränkungen

Miniatur-Hydraulikpumpen bieten ein beeindruckendes Drehmoment und eine beeindruckende Kraft in kleinen Paketen und eignen sich daher für Aufgaben, die eine gleichmäßige Bewegung oder eine Hochdruck-Flüssigkeitsförderung erfordern. Sie können in kontinuierlichen Arbeitszyklen betrieben werden und eine Vielzahl von Flüssigkeitsviskositäten verarbeiten. Durch den Einsatz von Gleitringdichtungen entstehen jedoch potenzielle Leckstellen, die den Wartungsaufwand erhöhen. Der Energieverbrauch kann höher sein als bei Mikropumpen, insbesondere in Szenarien mit geringem Durchfluss. Platzbeschränkungen können auch ihre Installationsmöglichkeiten einschränken, insbesondere in dicht gepackten medizinischen oder Laborsystemen.

● Hohe Leistung: Sie bieten stabilen Druck und ein gleichmäßiges Drehmoment, nützlich in mobilen und industriellen Geräten.

● Wartungsbedarf: Gleitringdichtungen können verschleißen und müssen regelmäßig ausgetauscht und überwacht werden.

● Energieaspekte: Weniger effizient bei sehr geringen Fördermengen im Vergleich zu Magnetpumpen im Mikromaßstab.

● Flexibilität bei der Installation: Der Platzbedarf kann die Verwendung in kompakten, tragbaren Systemen einschränken.

Typische Anwendungen

Miniatur-Hydraulikpumpen werden in einer Vielzahl leichter bis mittelschwerer Geräte eingesetzt. Beispiele hierfür sind mobile Baumaschinen, landwirtschaftliche Werkzeuge und Automatisierungssysteme in der Fertigung. Sie werden manchmal in kleinen Industriemaschinen zur Flüssigkeitszirkulation, Druckprüfung oder Betätigung eingesetzt. Obwohl sie ähnliche Aufgaben wie Mikropumpen erfüllen können, sind sie aufgrund ihrer größeren Stellfläche und mechanischen Komplexität besser für Anwendungen geeignet, bei denen hohe Kräfte gegenüber Kompaktheit oder kontaminationsfreiem Betrieb überwiegen.

Anwendungen im Vergleich zu Mikropumpen:

● Mobile hydraulische Hebebühnen im Vergleich zur Flüssigkeitsdosierung mit Mikropumpen.

● Kleine Pressen und Automatisierungsarme im Vergleich zu Präzisionslaborsystemen.

● Leichte Bau- und Prüfstände im Vergleich zu kompakten elektronischen Kühlkreisläufen.

Miniatur-Hydraulikpumpen sind robust und leistungsfähig, aber bei sehr geringen Förderströmen oft weniger präzise. Sie zeichnen sich durch langlebige Umgebungen mit Dauerbetrieb aus, während Mikropumpen hochpräzise Aufgaben mit geringem Volumen effektiver bewältigen.



Wichtige Vergleiche zwischen Mikropumpen und Miniatur-Hydraulikpumpen

Leistung und Präzision

Mikropumpen liefern außergewöhnliche Genauigkeit bei sehr niedrigen Durchflussraten. Sie sorgen selbst bei Anwendungen im Mikroliter-pro-Minute-Bereich für eine stabile Flüssigkeitsbewegung. Dadurch eignen sie sich perfekt für medizinische Geräte, Laborinstrumente und chemische Dosiersysteme. Im Gegensatz dazu können Miniatur-Hydraulikpumpen einen hohen Druck und ein hohes Drehmoment erzeugen, es kann jedoch schwierig sein, bei minimalen Volumina einen gleichmäßigen Durchfluss aufrechtzuerhalten. Mikropumpen arbeiten pulsationsfrei, reduzieren Vibrationen und sorgen für eine gleichmäßige Dosierung.

● Gleichmäßiger Fluss: Mikropumpen mit Magnetgetriebe oder Membran sorgen für eine kontinuierliche Flüssigkeitsförderung.

● Genauigkeit bei geringem Volumen: Ermöglicht eine präzise Dosierung in sensiblen Anwendungen.

● Reduzierte Vibrationen: Das Getriebedesign minimiert Impulse im Vergleich zu Kolben- oder Flügelzellen-Hydraulikpumpen.

Besonderheit	Mikropumpe	Miniatur-Hydraulikpumpe
Durchflussgenauigkeit	Hohe Präzision bei Mikroströmung	Mäßig, besser bei höherem Durchfluss
Pulsieren	Glatt und kontinuierlich	Bei geringem Durchfluss kann es zu Pulsationen kommen
Ideale Anwendungen	Labore, medizinische Geräte, Mikrodosierung	Kleine Maschinen, mobile hydraulische Werkzeuge

Leckage und Wartung

Mikropumpen mit Magnetantrieb machen mechanische Dichtungen überflüssig und reduzieren so das Risiko von Leckagen erheblich. Sie sind auf minimalen Verschleiß ausgelegt und erfordern weniger Wartung. Hydraulische Miniaturpumpen sind auf mechanische Dichtungen angewiesen, die mit der Zeit verschleißen können, was die Gefahr von Flüssigkeitslecks und einen höheren Wartungsbedarf erhöht. Mikropumpen ermöglichen außerdem einen sichereren Umgang mit korrosiven oder empfindlichen Flüssigkeiten, da die Flüssigkeit von mechanischen Komponenten abgedichtet bleibt.

● Magnetische Kopplung: Entfernt Kontaktstellen und verhindert so Undichtigkeiten.

● Haltbarkeit: Weniger bewegliche Teile verlängern die Lebensdauer.

● Wartungsfreundlichkeit: Kein häufiger Austausch der Dichtungen erforderlich.

Größe, Leistung und Effizienz

Mikropumpen sind kompakt und energieeffizient und eignen sich für enge oder tragbare Systeme. Sie arbeiten zuverlässig mit Motoren geringer Leistung, manchmal nur 5–50 W, je nach Anwendung. Miniatur-Hydraulikpumpen erfordern eine größere Stellfläche und einen höheren Energieeinsatz, um vergleichbaren Druck und Durchfluss zu erzeugen. Platzbeschränkungen können die Einbaumöglichkeiten in Elektronik- oder Laborgeräten einschränken. Effizienz bei geringem Durchfluss begünstigt Mikropumpen und macht sie ideal, wenn Präzision, kleines Volumen und geringer Energieverbrauch Priorität haben.

● Kompaktheit: Passt in eingeschränkte Geräte.

● Geringer Stromverbrauch: Reduziert die Betriebsenergiekosten.

● Integrationsflexibilität: Kann problemlos in tragbare oder automatisierte Systeme eingebaut werden.



Auswahl der richtigen Pumpe für Ihre Anwendung

Die Wahl der richtigen Pumpentechnologie ist ein entscheidender Schritt bei der Entwicklung jedes Flüssigkeitskontrollsystems. Ingenieure müssen Leistung, Zuverlässigkeit und Systemkompatibilität berücksichtigen, bevor sie eine Pumpe auswählen. In vielen modernen Systemen, insbesondere solchen mit präziser Flüssigkeitssteuerung, kommt es häufig darauf an, zwischen einer Mikropumpe und einer Miniaturhydraulikpumpe zu wählen.

Bestimmung der Durchflussrate und des Druckbedarfs

Der erste Schritt bei der Auswahl einer Mikropumpe besteht darin, die erforderliche Durchflussrate und die erforderlichen Druckniveaus zu bewerten. Unterschiedliche Anwendungen erfordern unterschiedliche Eigenschaften der Flüssigkeitsabgabe. Medizinische Geräte, Laborautomatisierungssysteme und Industrieanlagen erfordern jeweils Pumpen, die in bestimmten Bereichen arbeiten können.

Mikropumpen sind besonders effektiv in Systemen, die eine präzise Förderung kleiner Flüssigkeitsmengen erfordern. Diese Pumpen werden üblicherweise verwendet, wenn die erforderliche Durchflussrate in Mikrolitern oder Millilitern pro Minute gemessen wird. Im Gegensatz dazu sind Miniatur-Hydraulikpumpen für höhere Durchflussraten und eine stärkere Druckabgabe ausgelegt.

● Genaue Durchflussmessung

Berechnen Sie sorgfältig die erforderliche Durchflussrate, die je nach Anwendung zwischen Mikrolitern pro Minute und mehreren Millilitern pro Minute liegen kann.

● Druckanpassung

Stellen Sie sicher, dass die Pumpe ausreichend Druck erzeugen kann, um den Widerstand in Schläuchen, Ventilen und Filtern im System zu überwinden.

● Energieeffizienz

Vermeiden Sie eine Überdimensionierung der Pumpe. Richtig ausgewählte Mikropumpen verbrauchen deutlich weniger Strom, wenn sie mit niedrigen Durchflussraten betrieben werden, was sie ideal für tragbare oder energieempfindliche Geräte macht.

Anwendung	Durchflussbereich	Druckbereich	Empfohlene Pumpe
Medizinische Infusion	0,1–5 ml/min	1–5 bar	Mikropumpe
Laborautomatisierung	1–50 ml/min	1–10 bar	Mikropumpe
Industrielle Betätigung	50–500 ml/min	10–50 bar	Miniatur-Hydraulikpumpe

Dieser Vergleich verdeutlicht, wie unterschiedliche Betriebsanforderungen die Pumpenauswahl beeinflussen. Präzisionsanwendungen mit geringem Durchfluss profitieren von Mikropumpen, während Systeme, die eine starke mechanische Kraft erfordern, typischerweise auf Miniatur-Hydraulikpumpen angewiesen sind.

Flüssigkeitstyp und Kompatibilität

Ein weiterer entscheidender Faktor bei der Auswahl einer Pumpe ist die Flüssigkeitsverträglichkeit. Verschiedene Flüssigkeiten können sehr unterschiedliche chemische und physikalische Eigenschaften haben, die sich direkt auf die Leistung und Haltbarkeit der Pumpe auswirken.

Mikropumpen werden häufig zur Förderung einer Vielzahl von Flüssigkeiten eingesetzt, darunter Wasser, Öle, Chemikalien und biologische Proben. Aufgrund dieser Vielfalt verwenden Hersteller häufig spezielle Materialien, die Korrosion, Temperaturschwankungen und mechanischem Verschleiß standhalten.

In Mikropumpenkomponenten werden häufig Materialien wie PEEK, Keramik, Edelstahl und spezielle Polymere verwendet. Diese Materialien bieten eine hervorragende chemische Beständigkeit und bewahren gleichzeitig die strukturelle Integrität während des Langzeitbetriebs.

● Langlebige Materialien

Hochleistungsmaterialien schützen die Pumpe vor Korrosion, chemischen Reaktionen und mechanischer Beanspruchung.

● Schutz der Flüssigkeitsreinheit

Bei Labor- oder Pharmaanwendungen müssen Pumpen eine Kontamination verhindern und die Integrität empfindlicher Proben wahren.

● Temperaturbeständigkeit

Einige Systeme arbeiten unter extremen Temperaturen. Die richtige Materialauswahl stellt sicher, dass die Pumpe sowohl unter heißen als auch unter kalten Bedingungen zuverlässig funktioniert.

● Viskositätsverträglichkeit

Die Abstimmung des Pumpendesigns auf die Flüssigkeitsviskosität trägt zur Aufrechterhaltung eines stabilen Durchflusses bei und verhindert Verstopfungen oder übermäßigen Verschleiß.

Durch eine sorgfältige Analyse der Flüssigkeitseigenschaften vor der Installation können Ingenieure die Lebensdauer der Pumpe erheblich verlängern und die Systemzuverlässigkeit verbessern.



Anwendungsspezifische Überlegungen

Jede Anwendungsumgebung bringt einzigartige Designherausforderungen mit sich. Bei der Wahl zwischen einer Mikropumpe und einer Miniaturhydraulikpumpe müssen Ingenieure Faktoren wie Systemgröße, Gewichtsbeschränkungen, Leistungsverfügbarkeit und erforderliche Präzision berücksichtigen.

Mikropumpen werden häufig in kompakten Systemen eingesetzt, bei denen Platz und Energieeffizienz entscheidend sind. Aufgrund ihrer geringen Größe und ihres geringen Stromverbrauchs eignen sie sich ideal für tragbare Geräte und eingebettete Geräte.

Im Gegensatz dazu eignen sich Miniatur-Hydraulikpumpen eher für Anwendungen, bei denen höhere Durchflussraten oder eine stärkere mechanische Kraft erforderlich sind. Diese Pumpen werden typischerweise in größeren Anlagen eingesetzt, wo Platz- und Leistungsbeschränkungen weniger restriktiv sind.

● Medizinische Geräte

Mikropumpen werden häufig in Infusionssystemen, tragbaren Medikamentenverabreichungsgeräten und Diagnoseinstrumenten eingesetzt. Dank ihrer kompakten Bauweise passen sie in enge Räume und gewährleisten gleichzeitig eine äußerst präzise Dosierung.

● Laborautomatisierung

Laborinstrumente sind häufig auf Mikropumpen angewiesen, um mikrofluidische Prozesse zu steuern. Eine genaue Flüssigkeitshandhabung ist für chemische Analysen, biologische Tests und die automatisierte Probenvorbereitung unerlässlich.

● Elektronische Kühlsysteme

Kompakte Flüssigkeitskühlsysteme, die in der Hochleistungselektronik eingesetzt werden, können Mikropumpen integrieren, um Kühlmittel effizient durch kleine Kanäle zu zirkulieren.

● Industrielle Automatisierung

Wenn Anwendungen höhere Durchflussraten oder eine stärkere Betätigungskraft erfordern, sind Miniatur-Hydraulikpumpen oft die bessere Lösung. Diese Pumpen können mechanische Systeme antreiben, die auf hydraulischem Druck basieren.

Durch die Bewertung dieser anwendungsspezifischen Faktoren wird sichergestellt, dass die ausgewählte Pumpentechnologie sowohl Leistungsanforderungen als auch Systembeschränkungen unterstützt. Durch die sorgfältige Abstimmung der Pumpenleistung auf die betrieblichen Anforderungen können Ingenieure eine zuverlässige Flüssigkeitskontrolle und optimale Systemeffizienz erreichen.



Abschluss

Die Mikropumpentechnologie bietet einen präzisen, leckagefreien Durchfluss in kompakten Systemen und übertrifft Miniatur-Hydraulikpumpen bei Anwendungen mit geringem Volumen. Die NP-Serie von Super Fluid gewährleistet Genauigkeit, chemische Beständigkeit und Energieeffizienz und bietet zuverlässige, anpassbare Lösungen für die Flüssigkeitskontrolle in der Medizin, im Labor und in der Industrie.

FAQ

F: Was ist eine Mikropumpe?

A: Eine Mikropumpe ist ein kleines, präzises Gerät, mit dem Flüssigkeiten in kompakten Systemen präzise bewegt werden.

F: Wie unterscheiden sich Mikropumpen von Miniatur-Hydraulikpumpen?

A: Mikropumpen bieten eine gleichmäßige Förderung mit geringem Durchfluss und minimalem Wartungsaufwand, im Gegensatz zu Hydraulikpumpen, die möglicherweise lecken oder pulsieren.

F: Warum sollten Sie sich für Super-Fluid-Mikropumpen entscheiden?

A: Sie bieten leckagefreien Betrieb, chemische Beständigkeit und Energieeffizienz, ideal für empfindliche oder gefährliche Flüssigkeiten.

F: Wo werden Mikropumpen häufig eingesetzt?

A: In medizinischen Geräten, Laborinstrumenten, Chemikaliendosierung und elektronischen Kühlanwendungen, die Präzision erfordern.

F: Sind Mikropumpen im Vergleich zu hydraulischen Systemen kostengünstig?

A: Ja, sie reduzieren den Wartungsbedarf, senken den Energieverbrauch und bieten langfristige Zuverlässigkeit bei kleinen Anwendungen. |
