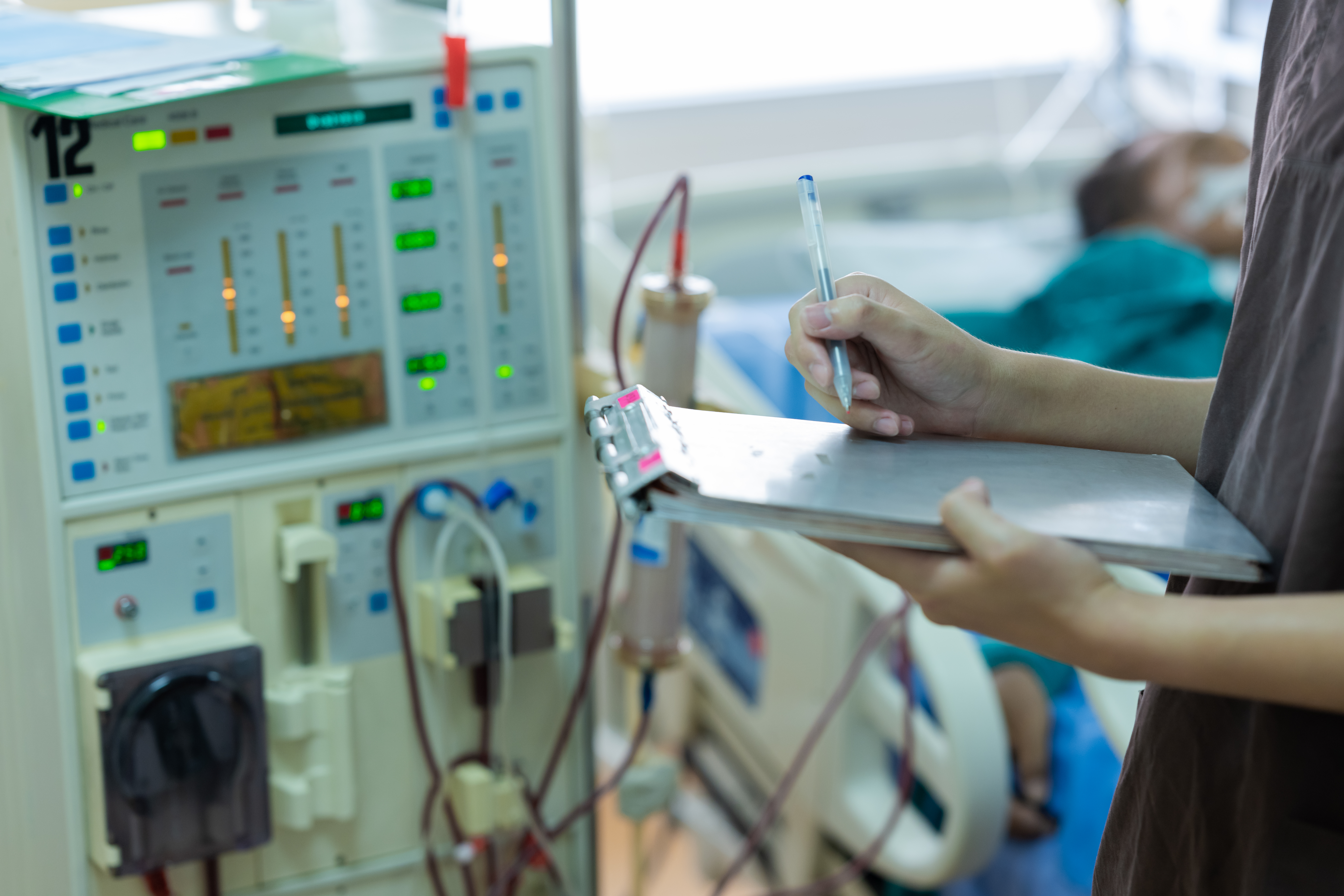

Dans un système d’hémodialyse, une pompe fait bien plus que déplacer le fluide d’un point à un autre. Le système d'administration du dialysat doit circuler et contrôler en permanence le dialysat à travers le dialyseur, où l'eau et les solutés sont échangés à travers une membrane semi-perméable. Pour cette raison, un débit stable, la compatibilité des matériaux, de faibles pulsations et une fiabilité à long terme sont des considérations importantes lors de la sélection d'une pompe pour un équipement de dialyse.
Pour les fabricants d’équipements, choisir la bonne pompe d’administration de dialysat nécessite bien plus que de correspondre à un débit cible. Les dimensions de la pompe, les matériaux en contact avec le fluide, la résistance chimique, la précision du débit, le bruit, la durée de vie et le contrôle du moteur doivent tous être évalués par rapport aux exigences du système de dialyse complet.
Un dialyseur est essentiellement un dispositif de séparation. Le sang circule d’un côté de la membrane à fibres creuses, tandis que le dialysat circule de l’autre côté. Les deux fluides ne se mélangent pas directement ; au lieu de cela, l'eau et les substances dissoutes sont échangées à travers la membrane semi-perméable.
Pour faire fonctionner le dialyseur dans le cadre d’un système de traitement complet, plusieurs composants de gestion et de contrôle des fluides sont nécessaires.
Un système d'hémodialyse typique contient deux circuits de fluides principaux :
Circuit sanguin extracorporel : une pompe sanguine déplace le sang du patient vers le dialyseur, puis le renvoie au patient.
Circuit de dialysat : une pompe de distribution de dialysat fait circuler le dialysat préparé à travers le compartiment de dialysat du dialyseur avant que le dialysat usé ne soit évacué.
Des pompes supplémentaires peuvent également être intégrées à l'équipement de dialyse, notamment des pompes à héparine pour l'administration d'anticoagulants, des pompes à concentré pour le dosage d'acide et de bicarbonate, des pompes à pression négative et des pompes doseuses.
Cet article se concentre sur la pompe de distribution de dialysat , qui est chargée d'assurer une circulation de fluide contrôlée et constante dans le circuit de dialysat.
Une machine de dialyse a un espace interne limité, fonctionne pendant des périodes prolongées et peut exposer les composants en contact avec le fluide à des cycles répétés de nettoyage et de désinfection. Ces conditions imposent des exigences spécifiques à la pompe.
Les principaux facteurs de sélection comprennent :
Taille compacte
Résistance aux produits chimiques et à la corrosion
Débit précis et stable
Faible bruit de fonctionnement
Longue durée de vie et fiabilité
Compatibilité moteur et commande
Une machine de dialyse peut contenir plusieurs pompes, vannes, capteurs, réchauffeurs, tubes et autres composants de contrôle. L'espace d'installation disponible pour une pompe individuelle peut donc être très restreint.
Une pompe appropriée doit avoir un encombrement global compact ainsi qu'une courte longueur axiale. Une pompe compacte peut faciliter l’intégration mécanique tout en offrant une plus grande flexibilité aux fabricants d’équipements.
Solution Suofu : Le Suofu NP120 peut être configuré avec un moteur CC sans balais blindé dans lequel le pilote et le moteur sont intégrés. Combinée à une structure de couplage magnétique blindée, cette configuration réduit la longueur axiale totale de la pompe d'environ un tiers par rapport à la configuration conventionnelle correspondante.
Le dialysat est une solution électrolytique contenant des ions tels que le sodium, le potassium, le calcium, le magnésium, le chlorure et le bicarbonate. En plus du fluide de fonctionnement lui-même, l'équipement de dialyse peut subir des processus répétés de nettoyage et de désinfection.
Cela signifie que les matériaux de la pompe doivent être sélectionnés en fonction à la fois du fluide de fonctionnement et des conditions de nettoyage ou de désinfection attendues. La compatibilité des matériaux est particulièrement importante pour les composants directement exposés au trajet du fluide.
Solution Suofu : les pompes de la série NP peuvent être configurées avec différents matériaux en fonction des exigences de l'application. L'acier inoxydable SS316 est disponible pour le corps de la pompe, tandis que l'Hastelloy, les plastiques techniques et d'autres alliages peuvent être envisagés pour les environnements chimiques plus exigeants.
L'ensemble d'entraînement magnétique utilise des aimants aux terres rares entièrement encapsulés dans du PPS. Cette conception permet d'isoler les composants magnétiques du fluide. Différents matériaux d'étanchéité, notamment FKM, EPDM, PTFE et FVMQ, peuvent également être sélectionnés en fonction de la compatibilité des fluides et de la température de fonctionnement.
La configuration matérielle d'une pompe doit être considérée comme un système complet plutôt que comme un composant isolé.
Composant de pompe |
Options matérielles |
Avantages clés |
|---|---|---|
Engrenages |
Plastique technique PEEK avec charges hautes performances / céramique |
Résistance à la température, résistance chimique, résistance à l'usure et autolubrification |
Arbre |
Céramique de zircone industrielle de haute précision |
Dureté et résistance à l'usure élevées pour une durée de vie prolongée |
Roulements |
PEEK spécialement rempli |
Autolubrification, faible friction et aptitude à un fonctionnement continu |
Corps de pompe |
Acier inoxydable SS316/Hastelloy/plastiques techniques/autres alliages |
Sélection flexible des matériaux en fonction des exigences de compatibilité des fluides |
Entraînement magnétique |
Aimants de terres rares encapsulés dans du PPS |
Accouplement magnétique sans garniture mécanique conventionnelle |
Composants d'étanchéité |
FKM / EPDM / PTFE / FVMQ / fil d'indium / PT + joints de stockage d'énergie SS316 / CR |
Sélection flexible en fonction des exigences en matière de fluide et de température |
Filetages d'entrée et de sortie |
NPT / G / ZG(RC), y compris 1/8', 1/4', 3/8', 3/4', 1', ou tailles personnalisées |
Adaptable à différentes configurations d’équipements et de tubes |
Pour les applications médicales et celles en contact avec les fluides des patients, la sélection des matériaux doit être validée par rapport aux exigences du système complet et au cadre réglementaire et de biocompatibilité applicable.
Le contrôle du débit est l'une des considérations de performances les plus importantes pour une pompe à dialysat . Le système d'administration de dialysat contrôle et surveille des paramètres tels que le débit et la pression du dialysat, faisant ainsi des performances de la pompe un élément important de l'architecture globale de contrôle des fluides.
Une pompe utilisée dans cette application doit fournir un déplacement stable, une efficacité volumétrique prévisible et une faible pulsation de débit. Des pulsations excessives peuvent contribuer aux fluctuations du circuit fluidique et rendre plus difficile le contrôle au niveau du système.
Solution Suofu : les pompes à engrenages Suofu utilisent des engrenages en plastique technique PEEK avec des charges spécialisées et un profil d'engrenage optimisé. La conception de l'engrenage est destinée à favoriser un engrènement fluide et un déplacement stable du fluide. Dans des conditions de fonctionnement spécifiées, la pompe peut atteindre une précision de débit allant jusqu'à ±0,1 %, tout en maintenant de faibles pulsations de sortie.
La précision réelle du débit et les performances de pulsation dépendent de la pompe, du moteur, des conditions de fonctionnement, des propriétés du fluide et de la configuration du système sélectionnés. Des tests spécifiques à l’application sont recommandés avant l’intégration finale.
Les traitements d'hémodialyse peuvent durer plusieurs heures, le bruit est donc un facteur important à prendre en compte pour les équipements utilisés dans les environnements cliniques.
Le bruit de la pompe peut provenir de plusieurs sources, notamment :
Fonctionnement du moteur
Engrenage
Frottement des roulements
Pulsation fluide
Vibrations structurelles
La réduction du bruit nécessite donc une optimisation coordonnée du moteur, du mécanisme de transmission, de la géométrie de la pompe, des matériaux et des tolérances de fabrication.
Solution Suofu : la conception du moteur blindé enferme le rotor dans la structure de blindage, contribuant ainsi à réduire le bruit mécanique associé aux agencements de moteurs conventionnels. L'accouplement magnétique élimine la pénétration directe de l'arbre à travers le boîtier de la pompe, tandis que les engrenages en PEEK offrent des propriétés autolubrifiantes qui peuvent aider à réduire la friction entre engrenages et le bruit associé.
Pour les fabricants d’équipements ayant des exigences acoustiques spécifiques, la configuration de la pompe et du moteur peut être évaluée comme un ensemble intégré.
L’équipement de dialyse devrait fonctionner de manière répétée sur de longues périodes. La durée de vie d'une pompe peut donc affecter la disponibilité de l'équipement, les exigences de maintenance et la fiabilité globale du système.
Pour ce type d’application, les considérations importantes en matière de fiabilité incluent :
Capacité de fonctionnement continu
Résistance à l'usure
Durabilité de l’arbre et du roulement
Performances du joint
Résistance aux cycles répétés de nettoyage et de désinfection
Performances stables pendant l'intervalle d'entretien prévu
Solution Suofu : la structure d'accouplement magnétique élimine le besoin de faire passer un arbre rotatif conventionnel à travers le boîtier de la pompe, réduisant ainsi une source potentielle d'usure et de fuite des joints dynamiques.
Les pompes de la série Suofu NP peuvent utiliser des arbres en céramique de zircone de haute dureté ainsi que des engrenages et des roulements PEEK résistants à l'usure. Dans des conditions de test spécifiées, les configurations sélectionnées peuvent atteindre une durée de vie supérieure à 20 000 heures.
La durée de vie réelle dépend de facteurs tels que la vitesse de fonctionnement, la pression, la viscosité du fluide, la température, le cycle de service, la compatibilité des matériaux et les conditions de maintenance. La durée de vie attendue doit donc être vérifiée pour l'application spécifique.
La pompe et le moteur doivent être sélectionnés comme un système intégré.
Le moteur doit fournir un fonctionnement stable et de longue durée tout en répondant aux exigences de l'équipement en matière de génération de chaleur, de bruit, d'espace d'installation, de contrôle de vitesse et de couple.
Pour les équipements de dialyse, le contrôle de vitesse variable peut également être important lorsque le débit de dialysat requis doit être ajusté en fonction de différentes conditions de fonctionnement.
Suofu propose plusieurs configurations de moteurs et de pompes pour différentes exigences de débit :
Moteur blindé NP070 + 24 V, 70 W : convient aux systèmes compacts nécessitant un débit plus faible et une distribution précise du dialysat.
Moteur blindé NP190 + 24 V, 70 W : convient aux applications à débit moyen et a été appliqué dans plusieurs configurations d'équipement.
NP350 + servomoteur : convient aux applications à débit plus élevé ou aux systèmes nécessitant un contrôle précis du débit en boucle fermée.
La configuration finale doit être sélectionnée en fonction du débit requis, de la pression de fonctionnement, des propriétés du fluide, de l'espace d'installation, de la méthode de contrôle et des exigences de l'interface système.
Les pompes à engrenages magnétiques combinent le pompage volumétrique avec la technologie de couplage magnétique. Cette combinaison peut fournir plusieurs caractéristiques précieuses pour les équipements compacts de manipulation de fluides.
Les principaux avantages potentiels comprennent :
Intégration compacte : une pompe compacte et une configuration de moteur intégrée peuvent simplifier l'installation dans un équipement à espace limité.
Débit de fluide contrôlé : le pompage à engrenages volumétriques permet un déplacement de fluide prévisible.
Accouplement magnétique : L'absence de pénétration d'arbre conventionnelle peut réduire la dépendance aux joints d'arbre dynamiques.
Flexibilité des matériaux : différents matériaux de corps de pompe, d'engrenage, d'arbre, de roulement et d'étanchéité peuvent être sélectionnés pour différentes conditions de fluide.
Fonctionnement de longue durée : les composants résistants à l’usure peuvent prendre en charge des cycles de fonctionnement prolongés lorsqu’ils sont correctement adaptés aux conditions d’application.
Contrôle flexible : différentes options de moteur peuvent prendre en charge des stratégies de contrôle à vitesse fixe, à vitesse variable ou en boucle fermée.
Ces caractéristiques rendent les pompes à engrenages magnétiques intéressantes pour la circulation du dialysat et d'autres applications de manipulation de fluides de précision. Cependant, l'adéquation de toute pompe doit en fin de compte être évaluée au niveau de l'équipement complet.
La sélection des matériaux est particulièrement importante dans les équipements de dialyse, car les composants présents dans le trajet du fluide de dialysat peuvent être considérés comme des composants en contact avec le fluide du patient. Les directives de la FDA pour les systèmes d'administration d'hémodialyse traitent spécifiquement de l'identification des matériaux présents dans le trajet du fluide de dialysat et recommandent une évaluation appropriée de la biocompatibilité ou des substances lixiviables, le cas échéant.
Pour cette raison, les fabricants de pompes et d’équipements de dialyse devraient évaluer :
Composition du matériau
Compatibilité chimique
Substances extractibles et lixiviables potentielles
Exigences de biocompatibilité
Compatibilité nettoyage et désinfection
Conditions de température et de pression
Durée prévue du contact avec le fluide
Les pompes de la série Suofu NP peuvent être fournies avec des configurations matérielles et une documentation en fonction des exigences de l'application spécifique.
La gamme de produits fournie comprend des certifications et des documents de conformité tels que les indices de protection CE, ISO 9001:2015, RoHS, REACH et IP55, le cas échéant pour la configuration spécifique du produit.
Suofu propose également des options de matériaux destinées aux applications nécessitant une conformité des matériaux liée à la FDA. Cependant, l'enregistrement auprès de la FDA, l'autorisation de la FDA, l'approbation de la FDA et la conformité des matériaux sont des concepts réglementaires différents et ne doivent pas être décrits de manière interchangeable . L'allégation applicable doit être basée sur le produit spécifique, la documentation, l'utilisation prévue et la voie réglementaire.
Pour les applications impliquant un contact patient-fluide, des tests supplémentaires de biocompatibilité et de sécurité des matériaux peuvent être nécessaires en fonction de la conception finale du dispositif et des réglementations applicables.
Les performances fiables de la pompe dépendent non seulement de la sélection des composants, mais également de la cohérence de la fabrication et des tests finaux.
Avant expédition, les pompes de la série Suofu NP peuvent subir plusieurs contrôles de performances et de fiabilité, notamment :
Tests de bruit
Essais de vibrations
Test d'usure
Test de débit
Tests de résistance à la pression
Tests de pression
Test de consommation d'énergie
Ces tests permettent de vérifier les caractéristiques clés de la pompe avant que le produit ne soit intégré à l'équipement du client.
Pour les fabricants d'équipements médicaux, la validation spécifique à l'application reste essentielle, car les performances de la pompe sont influencées par l'ensemble du circuit fluidique, le contrôleur de moteur, les tubulures, les vannes, les capteurs, les propriétés du fluide et les conditions de fonctionnement.
Un système d'administration de dialysat peut utiliser différentes technologies de pompe en fonction de l'architecture de l'équipement et des exigences de contrôle. Une pompe volumétrique de précision, telle qu'une micropompe à engrenages magnétiques, peut être envisagée lorsqu'une taille compacte, un débit contrôlé et une commande flexible du moteur sont requis.
Un débit de dialysat stable permet un fonctionnement cohérent du circuit de liquide de dialyse. La sélection de la pompe doit donc prendre en compte la précision du débit, la répétabilité, la pulsation, la pression et l'interaction entre la pompe et les composants de surveillance et de contrôle du système.
Le choix du matériau dépend de la composition du dialysat, des conditions de nettoyage et de désinfection, de la température, de la pression et des exigences de contact avec le fluide. Les options potentielles incluent l'acier inoxydable SS316, le PEEK, le PPS, la céramique de zircone, le PTFE, l'EPDM, le FKM et d'autres matériaux spécifiques à l'application.
Une pompe à engrenages magnétiques peut être envisagée pour l'administration de dialysat et d'autres fonctions de manipulation de fluides dans les équipements de dialyse lorsque son débit, sa pression, sa compatibilité avec les matériaux, son contrôle, sa fiabilité et ses exigences réglementaires sont correctement validés pour l'application prévue.
Commencez par définir le débit requis, la pression de fonctionnement, la composition du fluide, la viscosité, la température, le cycle de service, l'espace d'installation, le type de connexion et la méthode de contrôle. La pompe, le moteur, les matériaux et le contrôleur doivent ensuite être évalués comme un seul système intégré.
La sélection d’une pompe pour un système d’hémodialyse nécessite plus que l’adaptation d’un débit nominal. Les dimensions compactes, la résistance chimique, la stabilité du débit, les faibles pulsations, le faible bruit, la longue durée de vie, la compatibilité du moteur et la sécurité des matériaux influencent tous l'adéquation d'une pompe d'administration de dialysat..
Pour les fabricants d’équipements, l’approche la plus fiable consiste à évaluer la pompe dans le circuit complet du liquide de dialyse plutôt que de la traiter comme un composant isolé. Cela comprend l'examen des matériaux en contact avec les fluides, des conditions de fonctionnement, des exigences de nettoyage et de désinfection, du contrôle du moteur, des interfaces système et de la validation spécifique à l'application.
Avec ses micropompes à engrenages magnétiques série NP, Suofu propose des solutions configurables pour les applications de manipulation de fluides compactes et précises. Différentes tailles de pompes, matériaux, moteurs, spécifications de connexion et configurations de contrôle peuvent être évaluées en fonction des exigences de l'équipement.
Pour une pompe à engrenages micromagnétique personnalisée pour équipement d'hémodialyse , contactez Suofu pour discuter du débit, de la pression, des propriétés du fluide, de l'espace d'installation, de la configuration du moteur et des exigences matérielles requis.
